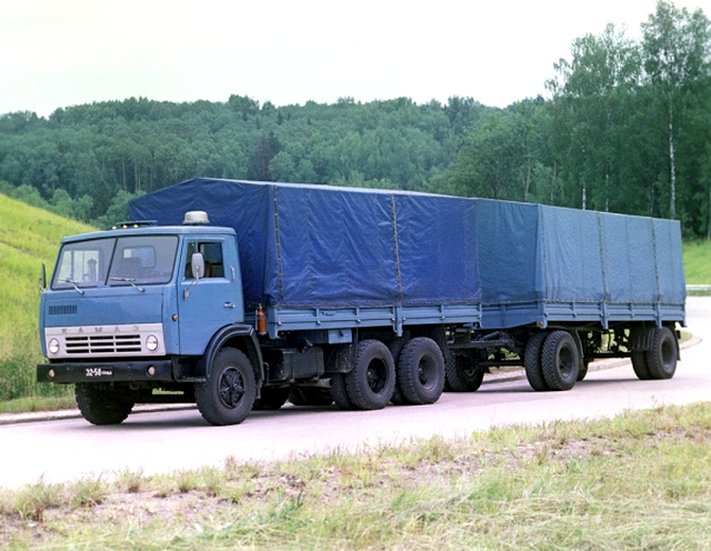

КамАЗ 5320 представляет собой популярный бортовой трехосный грузовик-тягач, имеющий колесную формулу 6 на 4. Модель в течение 25 лет выпускалась Камским автомобильным заводом и предназначалась для регулярной и напряженной работы. Нередко машину использовали как автопоезд с прицепом.

КамАЗ 5320 является дебютным продуктом легендарного бренда. Благодаря своей неприхотливости и надежности он быстро получил высокую популярность в стране, а затем и в мире. Экспорт модели был налажен в 42 государства.

Производство КамАЗ 5320 завершилось в 2001 году. Однако своей актуальности благодаря отменным техническим характеристикам автомобиль не утратил и сегодня. Подержанные грузовики данной модели активно эксплуатируются различными организациями.

История КамАЗ 5320 началась в 1968 году, когда приказом Министерства автопрома СССР предприятию ЗИЛ было поручено создать линейку тяжелых грузовых 3-осных автомобилей, работающих на дизельном топливе. Выпуск новых машин должен был осуществляться на новом заводе. Конструктора предприятия приступили к разработке модели в короткие сроки. В качестве образцов были закуплены несколько иностранных грузовиков капотного и бескапотного типа. Больше других отечественным конструкторам понравился автомобиль International 220 американского производства. Одной из причин выбора данной модели было то, что главный конструктор ЗИЛа ранее был знаком с продукцией данного бренда. International 220 имел бескапотную компоновку, удобную кабину, гидроусилитель руля, мощный дизельный агрегат, 5-ступенчатую КП с передним делителем и эффективную тормозную систему. Его качество сомнений не вызывало. В советском исполнении модель получила другую кабину с 4 фарами, более прямоугольными линиями и изящной радиаторной решеткой.

В 1969 году советские специалисты представили дебютный опытный образец грузовика, названного ЗИЛ 170. Его испытания прошли на участке трассы между Угличем и Рыбинском.

Спустя год началось масштабное строительство завода, предназначенного для выпуска данной модели. Предприятие должно было объединить несколько производств. Параллельно шли испытания нового грузовика. Всего разработчики протестировали свыше 50 различных модификаций. Основные испытания, проводимые в 1970 году представителями Ярославского моторного завода, выявили множество недоработок. Последовала глобальная модернизация, после чего сборку модели перенесли на завод КамАЗ.

В 1974 году на предприятии для автомобиля собрали новый двигатель. Еще через год здесь открылось производство первой модели бренда – грузовика КамАЗ 5320. Дебютные машины были собраны в начале 1976 года. За год предприятие выпустило свыше 5000 автомобилей, которые быстро разошлись по стране.

Первый КамАЗ 5320 представлял собой большой бортовой тягач с 3-местной кабиной без спального места. Кабина при необходимости откидывалась вперед и имела неплохую термоизоляцию. В качестве кузова использовалась металлическая платформа с открывающимися бортами. Настил был деревянный. На некоторые модификации устанавливался съемный тент на металлическом каркасе. Мощный 210-сильный двигатель обеспечивал необходимую для перемещения груза большой массы тягу.

КамАЗ 5320 оказался одной из наиболее удачных машин бренда. Грузовик пользовался большим спросом и к 1979 году общий объем выпуска модели превысил 100000 единиц. В 1981 году завод запустил производство полноприводных моделей. Впоследствии машина неоднократно модернизировалась, но изменения были незначительными. Окончательно выпуск грузовика прекратили в 2001 году.

На базе КамАЗ 5320 была разработано множество автомобилей для перевозки грузов. Среди них:

КамАЗ 551 – тягач;
КамАЗ 5325 – удлиненный тягач;
КамАЗ 53212 – среднетоннажный грузовик;
КамАЗ 5401 – седельный тягач.

КамАЗ 5320 имеет множество достоинств, позволяющих применять его в различных областях. Высокая грузоподъемность автомобиля обеспечивает возможность использования данной техники для перевозки больших грузов:

в сельском хозяйстве;
на загородных территориях для транспортировки строительного мусора и отходов;
на строительных площадках;
в местах добычи полезных ископаемых;
на карьерах;
в частных компаниях.

Технические характеристики

КамАЗ 5320 имеет колесную формулу 6 на 4. Габариты автомобиля:

длина – 8395 мм;
ширина – 2500 мм;
высота – 2830 мм;
колесная база (задняя тележка) – 1320 мм;
дорожный просвет – 345 мм;
передняя колея – 2010 мм;
задняя колея – 1850 мм;
погрузочная высота – 1370 мм;
внешний габаритный радиус поворота – 9300 мм.

Автомобиль оснащался бортовой платформой с длиной 5200 мм и шириной 2320 мм (внутренние размеры).

Весовые характеристики модели:

снаряженная масса – 7500 кг;
полная масса – 15205 кг;
грузоподъемность – 8000 кг;
максимальная масса прицепа – 8000 кг.

Динамические параметры:

предельная скорость – 85 км/час;
тормозной путь на скорости 40 км/час (в составе автопоезда) – 21 м;
угол преодолеваемого подъема – 30%.

КамАЗ 5320, будучи тяжеловесной техникой, потребляет достаточно много топлива. Средний расход составляет порядка 35 л/100 км. При больших нагрузках показатель может существенно возрасти. С учетом того, что емкость топливного бака равняется 170 л, заправлять технику приходится довольно часто.

Двигатель

КамАЗ 5320 оснащается 4-тактными V-образными дизельными агрегатами (ЯМЗ и КамАЗ). На первых моделях были использованы моторы с уникальными конструктивными решениями, среди которых значились полнопоточная система фильтрации масла и азотированный коленчатый вал. Контроль системы охлаждения выполнялся автоматически за счет 2 термостатов и гидромуфты в приводе вентилятора. Сама система охлаждения имела закрытый тип с постоянным применением охлаждающей жидкости. В конструкции дизеля также присутствовал фильтр сухого типа для очистки воздуха и форсунки закрытого типа. Среди других новшеств были молибденовое покрытие поршневого кольца, съемные металлокерамические направляющие втулки, применяемые для клапанов, и активно-реактивный глушитель. Мотор также комплектовался электрофакельным устройством, в некоторых модификациях устанавливался предпусковой подогреватель.

Характеристики двигателя:

рабочий объем – 10,85 л;
номинальная мощность – 210 л.с.;
количество цилиндров – 8.

Схемы тормозной и электро систем

Фото

Устройство

КамАЗ 5320 построен на жесткой раме, которая заклепана и проштампована. Она имеет 2 лонжерона со швеллерным сечением, соединенных поперечинами. В передней части располагается буфер, а окончания лонжеронов оборудованы буксирными крюками. В задней поперечине рамы имеется тягово-сцепное устройство с надежными резиновыми частями, обеспечивающими качественную двустороннюю амортизацию.

Передняя подвеска выполнена на полуэллиптических рессорах со скользящими задними концами, функционирующих вместе с гидравлическими телескопическими амортизаторами с двойным действием. Задняя подвеска имеет балансирный тип и полуэллиптические рессоры со скользящими задними и передними концами. Для самих рессор выбраны листы с Т-образным сечением.

КамАЗ 5320 оснащался несколькими тормозными системами: основной, вспомогательной, запасной и стояночной. Для всех колес применялись тормозные механизмы барабанного типа с 2 колодками. Пневматический двухконтурный привод основного тормоза имел раздельное действие на колеса задней и передней оси. При стоянке техника удерживалась за счет тормозных механизмов задних колес, которые работали от пружинных энергоаккумуляторов. Элементы вспомогательного тормоза монтировались в приемных трубах глушителя и функционировали на основе создания противодавления в процессе выпуска газов за счет заслонок, перекрывающих сечения прохода. В случае аварийного отказа основной тормозной системы водитель мог использовать запасной стояночный тормоз. Управление основным тормозом осуществлялось посредством педали, связанной с 2-секционным тормозным краном тягами и рычагами. Рядом с водительском креслом находился кран с рукоятью стояночного тормоза. Вместе с ней запускалась запасная система. Вспомогательный тормоз включался с использованием кнопочного включателя, установленного под рулевой колонкой на полу.

Эффективность торможения повышалась за счет бездисковых колес с радиальными шинами и универсальным протектором.

Главной особенностью коробки передач грузовика было наличие делителя (мультипликатора) – дополнительной 2-ступенчатой КП, монтируемой перед основной трансмиссией. Первая передача делителя была прямой, вторая – повышающей. Коробка передач у КамАЗ 5320 была 5-ступенчатой с синхронизацией на 2-ой, 3-ей, 4-ой и 5-ой скоростях. Ее управление выполнялось дистанционно и имело механический привод. В делителе переключение осуществлялось при помощи пневматического привода. Также автомобиль комплектовался карданной передачей открытого типа. Средний мост имел блокируемый симметричный межосевой дифференциал.

Кабина КамАЗ 5320 получила 3-местную компоновку с одним водительским креслом. Спального места внутри предусмотрено не было. По показателям термической защиты и шумоизоляции автомобиль существенно превосходил своих конкурентов. Высоким был и уровень безопасности пассажиров. В кабине устанавливались специальные сдерживающие ремни. Водительское кресло было подрессоренным и регулировалось с учетом массы человека. Также оно имело настройки длины, высоты и наклона спинки. Комфортно в нем было даже высоким пассажирам.

На приборной панели размещались все необходимые приборы и индикаторы, позволяющие водителю легко отслеживать информацию, касающуюся работы грузовика. На панели устанавливалась сигнальная система. Ее отличали хорошая обзорность со всех точек и удобство в работе. Особенностью внутренней организации было наличие 2-стрелочного манометра, электронного тахометра и специального переключателя, позволяющего регулировать положение платформы. Рулевое управление имело гидроусилитель.

Были у автомобиля и недостатки:

внешние элементы (арки, подкрылки, щитки) были подвержены частым поломкам и требовали регулярной замены;
устаревшая подвеска не обеспечивала плавность хода;
малая маневренность делала технику неудобной при использовании на маленьких участках;
оснащение кабины оставляло желать лучшего.

Стоимость

Производство автомобиля КамАЗ 5320 завершилось в 2001 году, потому новых моделей в настоящее время купить не удастся. Однако б/у грузовики эксплуатируются и сейчас. При этом их стоимость сравнительно низкая.

Модели 1988-1990 года обойдутся в 280000-320000 рублей, 1994-1995 года – в 430000-490000 рублей, 1999-2000 года – в 650000-710000 рублей.

Аналоги

Аналоги КамАЗ 5320:

КамАЗ-5410;
МАЗ-53366.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Введение

Автомобильный транспорт играет важную роль в экономике страны. Автомобильный транспорт является массовым видом транспорта, особенно эффективным и удобным при перевозке грузов и пассажиров на относительно небольшие расстояния. Преимущество его перед другими видами транспорта - это возможность доставки грузов и пассажиров что называется Ѕ с места до местаЅ, т.е. с места погрузки до места доставки. На автомобильный транспорт приходится, в общем, около 80% общего количества перевозимых грузов. Так как автомобили перевозят грузы, по сравнению с другими видами транспорта, на небольшие расстояния, то удельный вес грузооборота автомобильным транспортом в Казахстане составляет 7-8% от общего грузооборота страны. В некоторых развитых странах Евросоюза этот показатель доходит до 75%. Поэтому недавняя забастовка работников автотранспорта в Италии буквально парализовала страну и привела к много миллиардным потерям в экономике.

Развитие автомобильных перевозок в Республике Казахстан сдерживается различными факторами, в частности, недостаточно развитой сетью автомобильных дорог и их невысоким качеством, структурой подвижного состава. Правительство Республики Казахстан уделяет большое внимание развитию автомобильного транспорта. Расширяется сеть автодорог внутри страны и для сообщений с соседними странами. Качество вновь строящихся дорог соответствует мировым стандартам. Автомобильный парк непрерывно растет и пополняется лучшим подвижным составом отечественного и зарубежного производства, конструкция которого имеет высокую надежность.

Все выпускаемые грузовые автомобили комплектуются автоприцепами, чтобы при их эксплуатации снизить стоимость грузоперевозок.

Простои подвижного состава из-за технических неисправностей вызывают значительные потери в народном хозяйстве. Эти затраты и потери могут быть значительно уменьшены. Путем широкой механизации и автоматизации производственных процессов, а также совершенствования организации и управления производством. Своевременное проведение ТО и других технических воздействий также приводит к увеличению срока службы основных агрегатов, деталей и узлов автомобиля, уменьшает затраты на ремонт, и экономит время.

В процессе работы происходит изменение технического состояния автомобиля и его агрегатов, которое может привести к частичной или полной потере работоспособности. Существует два способа обеспечения работоспособности автомобилей в эксплуатации при наименьших суммарных и трудовых затратах и потерях времени: поддерживание работоспособности называемое техническим обслуживанием (ТО) и восстановление работоспособности называемое ремонтом.

1. КамАЗ 5320

автомобиль агрегат транспорт камаз

1.1 Технические характеристики КамАЗ-5320

КамАЗ-5320 (6Ч4) - бортовой автомобиль предназначен для постоянной работы с прицепом, выпускается Камским автомобильным заводом. Кузов - платформа с тремя открывающимися бортами и тентом. Кабина - трехместная, цельнометаллическая, откидывающаяся вперед, оборудована местами крепления ремнями безопасности.

Для наглядности и удобства технические характеристики автомобиля сведем в таблицу 1.

Таблица 1 Техническая характеристика автомобиля

Наименование
Грузоподъемность, кг
Допустимая масса буксируемого прицепа, кг
Собственная масса, кг
В т. ч. на переднюю ось » тележку
Полная масса, кг
В т. ч. на переднюю ось » заднюю ось
Максимальная скорость, км/ч.
Тормозной путь со скорости 40 км/ч.
Контрольный расход топлива при скорости 40 км/ч, л/100 км
Дорожный просветы под передней осью, мм
» тележкой, мм
Двигатель	КамАЗ-740, дизельный, четырехтактный, восьмицилиндровый, V- образный
Диаметр цилиндра и ход поршня, мм
Рабочий объем, л
Степень сжатия
Порядок работы цилиндров
Максимальная мощность, л.с	210 при 2600 об/мин
Максимальный крутящий момент, кгс. м	65 при 1400-1700 об/мин
	V-образный, восьмисекционный, золотникового типа
Форсунки	закрытого типа
Электрооборудование
Аккумуляторная батарея	6 СТ-190, 2 шт.
Генератор
Реле-регулятор

Сцепление	Двухдисковое сухое
Коробка передач	Механическая, пятиступенчатая с передним ускоряющим делителем
первая передача низшая
Передаточные числа коробки передач: первая передача низшая
« « высшая
вторая передача низшая
« « высшая
третья передача низшая
« « высшая
четвертая передача низшая
« « высшая
пятая передача низшая
« « высшая
задний ход передача низшая
« « высшая
главная передача
Рулевой механизм	Винт с гайкой и рейка, зацепляющаяся с зубчатым сектором с гидроусилителем, передаточное число 20
Подвеска: передняя	На двух продольных полуэллиптических рессорах, амортизаторы гидравлические телескопические
	Балансирная на двух полуэллиптических рессорах с шестью реактивными штангами
Число колес
Размер шин
Тормоза: рабочий	Барабанный на все колеса с пневмогидравлическим раздельным приводом
стояночный (совмещен с аварийным)	С пружинными энергоаккумуляторами, привод пневматический
вспомогательный	моторный
Масса агрегатов, кг: двигатель с оборудованием и сцеплением
коробка передач с делителем
карданные валы
передний мост
задний мост
средний мост



колесо в сборе с шиной
радиатор
Габаритные размеры, мм:

1.2 Техническая характеристика коробки передач КПП Камаз 152 с делителем

Номер передачи и передаточные числа: 1-я назад - 7,82; 1-ая вперед - 4,03; 2-ая назад - 2,5; 2-ая вперед - 1,53; 3-я назад - 1; 3-я вперед - 7,38; 4-ая назад - 1,53; 4-ая вперед - 1,25; 5-ая назад - 1; 5ая вперед - 0,815; Задний ход - 7,38/6,02

Подшипники валов КПП 152 Камаз - В опорах первичного вала делителя применяются шариковые подшипники, у промежуточного вала делителя передняя опора - шариковый подшипник, а задняя опора - роликовый без внутреннего кольца.

В опорах первичного вала КПП 152 Камаз-55111, 43114 применяются спереди роликовый подшипник без колец, сзади - шариковый подшипник. Для вторичного вала КПП применяются передний роликовый и задний шариковый подшипники.

Промежуточный вал КПП Камаз 152 опирается спереди на роликовый подшипник, сзади - на роликовый двухрядный сферический подшипник.

Подшипники шестерен КПП камаз 152 - роликовые двухрядные с сепараторами без колец, подшипник шестерни четвертой передачи без сепаратора.

Синхронизаторы коробки передач 152 Камаз - инерционного типа, пальчиковые с латунными конусными кольцами.

Шестерни КПП Камаз 152 - с косыми зубьями, кроме первой передачи и передачи заднего хода, постоянного зацепления.

Система смазывания коробки передач Камаз 152 - комбинированная. Все детали смазывается разбрызгиванием, подшипники шестерен коробки передач и делителя имеют, кроме того, дополнительную подпитку от маслонагнетающего устройства.Отбор мощности - от основной коробки передач с двух сторон через люки по ГОСТ 12323-66;С правой стороны - от зубчатого венца блока шестерен заднего хода; с левой - от зубчатого венца шестерни заднего хода промежуточного вала; возможна установка КОМ вместо верхней крышки КПП.

Управление коробкой передач 152 Камаз-55111, 43114 - механическое, с дистанционным приводом для основной коробки и пневматическое преселекторное для делителя.

Спидометр - привод спидометра двухступенчатый, состоит из постоянной червячной пары и сменной пары цилиндрических прямозубых шестерен.

2. Анализ конструкции агрегата

2.1 Назначение

Коробка переключения передач (сокращенно КПП) предназначена для изменения крутящего момента по величине и направлению и передачи его от сцепления (с механизмом сцепления мы познакомимся в следующем разделе) к ведущим колесам. Другими словами, с помощью КПП при постоянной мощности двигателя происходит изменение силы тяги на ведущих колесах автомобиля. Также КПП позволяет включить задний ход и на неограниченное время (в отличие от сцепления) осуществлять отсоединение двигателя от ведущих колес. Автомобили могут оснащаться механической либо автоматической КПП. Отметим, что механическая КПП является сегодня более распространенной, она устанавливалась на все автомобили до изобретения «автомата», который появился примерно в середине прошлого столетия. коробка переключение передача вал

2.2 Устройство

Механическая КПП содержит следующие основные элементы: картер, первичный вал, вторичный вал, промежуточный вал, шестерни, дополнительный вал, шестерни заднего хода, синхронизаторы, механизм переключения передач, замковое устройство, блокировочное устройство, рычаг переключения передач. Отметим, что рычаг коробки переключения передач (сокращенно рычаг КПП) -- единственный из перечисленных элементов, который доступен из салона.

Картер КПП закреплен на картере сцепления, который, в свою очередь, установлен на картере двигателя. Половину объема картера КПП занимает трансмиссионное масло, используемое для смазки деталей КПП. Замена масла в КПП осуществляется редко, на многих современных автомобилях его и менять не нужно (оно заливается на заводе-изготовителе и рассчитано на весь срок эксплуатации автомобиля). Это обусловлено тем, что в КПП по сравнению с мотором детали вращаются намного медленнее. Следовательно, они не так интенсивно изнашиваются, и в масло попадает значительно меньше продуктов их работы (металлических опилок, стружки и др.). Поэтому находящееся в КПП масло дольше сохраняется в состоянии, пригодном для использования.

Картер КПП содержит подшипники, на которых вращаются валы. Эти валы имеют наборы шестерен с разным числом зубьев. Для того чтобы передачи переключались плавно и бесшумно, в КПП используются синхронизаторы. Сущность их работы состоит в том, что они уравнивают угловые скорости вращающихся шестерен.

Основным узлом КПП является механизм переключения передач, с помощью которого, собственно, и осуществляется смена передач. Управление этим механизмом производится с помощью рычага, расположенного в салоне. Обычно рычаг КПП находится между передними сиденьями и одновременно перед ними, но он может располагаться, например, и на рулевой колонке.

Замковое устройство предотвращает включение одновременно двух передач, а блокировочное устройство предотвращает самопроизвольное выключение передач.

2.3 Принцип работы

Основной принцип работы КПП базируется на том, что разные шестерни имеют разное число зубьев. Предположим, что коленвал вращается со скоростью 3000 оборотов в минуту и передает этот крутящий момент на первичный вал с шестерней, которая входит в зацепление с другой шестерней, большей по размеру и имеющей в два раза больше зубьев. Вал, на котором установлена эта вторая шестерня, будет вращаться со скоростью в два раза меньшей, т. е. 1500 оборотов в минуту. При использовании разных сочетаний входящих в зацепление шестерен (установленных на разных валах) этот принцип позволяет получать и передавать, на ведущие колеса разный крутящий момент. В результате при вращении коленчатого вала со скоростью 3000 оборотов в минуту ведущие колеса при включении соответствующих передач могут вращаться, например, со скоростью 1500 оборотов в минуту или 2000 оборотов в минуту и т. д.

Для движения задним ходом в КПП предусмотрена возможность включения задней передачи. В данном случае вторичный вал КПП вращается в обратную сторону благодаря использованию нечетного количества входящих в зацепление шестерен (в этом случае направление крутящего момента меняется на противоположное). Эта «нечетная» шестерня находится на дополнительном валу КПП.

Водитель автомобиля самостоятельно переключает передачи с помощью рычага, в зависимости от условий езды, режима работы двигателя, его возможностей, а также иных факторов. На современных легковых автомобилях чаще всего устанавливается пятиступенчатая коробка передач: это означает, что машина имеет пять передач для движения в переднем направлении и одну передачу - для движения в заднем направлении.

Помните, что чем ниже передача - тем она сильнее, но в то же время - медленнее. Следовательно, самыми сильными передачами, используемыми для начала движения и езды на небольшой скорости, являются первая и задняя передачи. Когда они включены, мотор легко вращает ведущие колеса, но разогнаться до высокой скорости вы не сможете: двигатель будет громко «реветь», но быстрее 10-20 км/ч автомобиль не поедет. Поэтому после начала движения и набора минимальной скорости необходимо перейти на вторую передачу - менее мощную, но более скоростную. Далее можно развить скорость 40-50 км/ч для перехода на третью передачу - еще более скоростную и менее мощную и т. д.

3. Диагностика и техническое обслуживание КПП

3.1 Техническое обслуживание КПП автомобиля КамАЗ

В процессе эксплуатации автомобиля детали коробки передач, особенно шестерни и механизм переключения, интенсивно изнашиваются. Вследствие этого могут возникнуть такие неисправности, как самопроизвольное выключение передач, затрудненное включение и выключение, повышенный шум при движении автомобиля.

Техническое обслуживание КПП заключается в контроле уровня масла в картере коробки передач, контроле крепления коробки к кузову или раме, контроль наличия течи масла и целостности уплотнений и сальников, контроль наличия трещин картера.

Замена масла в КПП грузовых автомобилей производиться при пробеге 6000-15000км, в зависимости от требований установленных производителем.

Замена масла. Сливайте масло из картера, когда оно еще теплое от нагрева при работе, вывернув три пробки,1, 3, 4 на автомобиле с делителем (1 и 4- без делителя). Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

Для промывки картеров коробки передач и делителя перед заливкой свежего масла используйте 12 л моторного масла. Прокрутите шестерни коробки двигателем на нейтральной передаче в течение 10 мин, после этого слейте моторное масло и заправьте коробку до уровня трансмиссионным маслом, пустите двигатель на 3...5 мин и после этого долейте масло, если уровень понизится.

3.2 Неисправности КПП автомобиля КамАЗ

Основные неисправности коробок передач и способы их устранения приведены в таблице 2.

Таблица 2 Основные неисправности КПП и способы их устранения

Неисправность	Причины неисправности	Способы устроения или предотвращения
Трудность переключения передач	Ослабли крепления вилок механизма переключения передач	Крепление вилок надежно закpепить
Погнутость вилок и заедание ползунов		Погнутые вилки выпpямить или заменить. Устpанить заедание ползунов
Заусенцы на внутренней поверхности зубьев муфт синхpонизатоpов или зубьев шестеpен		Зачистить заусенцы
Одновременное включение двух пеpедач	Износ замков штоков или толкателя замков	Заменить изношенные детали
Ослабление пpужин фиксатоpов		Заменить пpужины
Неполное включение пеpедачи		Пpовеpить pазмеp штока и вилки. В случае большого износа заменить
Увеличенный зазоp между шестеpней заднего хода и ступицей		Заменить изношенные сопpяженные детали
Значительный износ вилки включения заднего хода		Заменить вилку в сбоpе с сухаpем
Шум в коpобке пеpедач	Износ подшипников валов	Заменить
Износ или выкpашивание pабочей повеpхности зубьев шестеpен		Заменить
Отсутствие масла в коpобке пеpедач или уpовень масла пониженный		Пpовеpить уpовень масла и пpи необходимости долить
Неполное включение сцепления		Пpовести pегулиpовку
Ослабли гайки кpепления кpышек подшипников и фланцев каpдана		Гайки подтянуть
Течь масла из коpобки пеpедач	Повышенный уpовень масла в каpтеpе коpобки пеpедач	Пpовеpить уpовень масла
Износ сальников коpобки пеpедач		Заменить повpежденные сальники
Разpыв пpокладок кpышек или забоины и повpеждения на пpивалочных повеpхностях		Заменить повpежденные пpокладки или зачистить забоины и пpитеpеть пpивалочные плоскости
Ослабление пpобок каpтеpа и удлинителя, болтов кpепления кpышек		Подтянуть пpобки, затянуть болты

3.3 Дефектация деталей

Дефектация является одним из этапов процесса ремонта машин и имеет цель определить техническое состояние деталей на предмет оценки возможности их дальнейшего использование при ремонте.

В процессе дефектации производится сортировка деталей на годные и негодные, требующие ремонта. Годные к дальнейшей эксплуатации деталей направляют в комплектовочные кладовые или склады, а оттуда на сборку. Негодные детали сдаются в металлолом. Детали, требующие ремонта, после определения последовательности восстановление передаются на соответствующие участки или цехи ремонтного предприятия.

Детали при дефектации помечают краской (на проверяемых поверхностях): негодные - красной, годные - зеленой, требующие ремонта желтой.

Наряду с дефектацией деталей оценивается так же техническое состояние узлов, механизмов, агрегатов.

Результаты дефектации фиксируются в дефектовочных ведомостях, где указывается количество годных, требующих ремонта и негодных деталей и узлов. Эта ведомость в последствии является основным для получения необходимых для ремонта машины или агрегата соответствующих материалов сборочных единиц.

При капитальном ремонте на ответственные детали и узлы, при дефектации составляются паспорта замеров основных рабочих поверхностей. По этим данным в дальнейшем производится обработка поверхностей под ремонтные размеры, подбираются соответствующие сопряжения, а иногда комплектуются агрегаты и узлы.

Техническое состояние агрегатов и механизмов оценивается по заранее установленным параметром. Задачей такой оценки является определение всех возможных дефектов на поверхностях деталей. Дефекты в деталях изделий могут быть разделены на дефекты связанные с аварийными повреждениями, длительной эксплуатацией или хранением.

Явные повреждения, а так же поломки обнаруживаются легко. Сравнительно просто оценить степень взноса рабочих поверхностей после обмера деталей измерительным инструментом (штангельциркуль, микрометр, индикаторная головка и т.д.) Значительно сложнее определить степень взаимного смещения поверхностей, возникающего как при длительной эксплуатации, так и при других повреждениях. Особую сложность при дефектации представляет обнаружение микротрещин.

При дефектации деталь в начале подвергается внешнему осмотру с целью обнаружения явных дефектов (коррозия, трещины, вмятины, сколы, и т.д.), а так же дефектов с признаками очевидного брака (пробоины, поломки и т.п.). Затем деталь проверяют на специальных приспособлениях и приборах для выявления микротрещин, нарушения формы поверхностей и их взаимного расположения, измерения твердости, упругости и т.д.

По результатам дефектации делается вывод о возможности восстановления детали, либо о необходимости изготовления новой.

4. Разработка технологического процесса восстановления детали

4.1 Характеристика детали и условий ее работы

Вал ведущий коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130) относится к классу деталей «круглые стержни с фасонной поверхностью». Изготавливают его из стали 25ХГМ и цементирован на глубину 0,5-0,7 мм. После термической обработки получается твердость поверхностного слоя HRC 60…65 и твердость сердцевины HRC 35…45.

При механической обработке вала установочными базами в основном служат центровые отверстия и реже наружные цилиндрические поверхности. Шероховатость зубьев шестерни и поверхности отверстия под роликовый подшипник должна соответствовать Rа=0,32ч0,25 мкм, остальные поверхности - Rа = 1,25ч1,0 мкм.

Ведущий вал коробки передач ЗИЛ-431410 (ЗИЛ-130) работает в условиях контактных нагрузок в сопровождении изгибающих усилий. Разрушительными факторами являются контактные нагрузки, изгиб и трение.

4.2 Выбор способов восстановления детали

В процессе осмотра ведущего вала выявлены следующие дефекты ведущего вала коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130):

1. Износ шлицев по толщине.

2. Износ отверстия под роликовый подшипник.

3. Износ шейки под передний подшипник.

Возможные способы устранения:

по дефекту 1: - наплавить

по дефекту 2: - поставить дополнительную втулку.

по дефекту 3: - железнить;

Хромировать; - восстановить вибродуговой наплавкой.

При анализе способов устранения каждого дефекта выявлены три способа, пригодных для устранения этих дефектов: по дефекту 1 -наплавка под слоем флюса, по дефекту 2 - поставить дополнительную втулку и по дефекту 3 - хромировать.

4.3 Схема технологического процесса

Таблица 4.1 Схема технологического процесса восстановительного ремонта ведущего вала коробки передач 130-1701030-Б

	Способ устр.	Наименование и содержание операций	Установ. база.

Износ шлицев по толщине	Наплавка под слоем флюса	Слесарная. Зачистить шлицевой конец до металлического блеска
		Наплавка. Заплав. шлицы шлиц. конца.	Центр. отверстия
		Токарная. Проточить шлицевой конец под номинальный размер.
		Фрезерная. Фрезеровать шлицы.
		Мойка. Промыть деталь.

Износ отверстия под роликовый подшипник	Поставить дополнительную втулку	Шлифовальная. Шлифовать отверстие под роликовый подшипник под постановку ДРД.	Центровые отверстия
		Слесарная. Запрессовать рем. втулку.	Торц. поверх.
		Шлифовальная. Шлифовать отверстие во втулке под номинальный размер.	Центровые отверстия
		Мойка. Промыть деталь.

Износ шейки под передний подшипник	Хромировать	Шлифовальная. Шлифовать шейку под перед. подшипник «как чисто»	Центровые отверстия
		Хромирование. Подготовить деталь и хромир. шейку под перед. подшипник.	Наружные цилиндр. поверх.
		Шлифовальная. Шлифовать шейку под перед. подшип. под номинальн. размер.	Центровые отверстия
		Мойка. Промыть деталь в содовом р-ре.

4.4 План технологических операций

Таблица 4.2 План технологических операций процесса восстановления ремонта ведущего вала коробки передач 130-1701030-Б

Наименование и содержание операции	Оборудование	Приспособления	Инструмент
				Измерительный
Токарная. Выправить центровые отверстия (при необходимости)	Токарно-винторезный станок 1К62	Самоцентрирую-щийся патрон	Сверло центровочное комбини-рованное.
Слесарная. Зачистить шлицевой конец	Пневмошлифмашинка ПШМ-60		Круг зачистной 60 Ч5Ч10
Наплавка. Заплавить шлицевые канавки шлицевого конца с перекрытием на наружную поверхность под слоем флюса	Переоборуд. токарно-винторезный станок 1К62, выпрямитель ВСА-600/300	Наплавочная головка А-409, центра	Проволока Нп-30ХГСА, флюс АН-348А	Штангенциркуль ШЦ-1-125-0,1
Слесарная. Править шлицевой конец (при необходимости)	Пресс CP1800			Индикатор биения шеек под подшипники
Термическая. Отжечь шлицевой конец при помощи т.в.ч.	Высокочастотная установка ЛЗ-2-67
Токарная. Проточить шлицевой конец под номинальный размер	токарно-винторезный станок 1К62		Проходной прямой резец с пластинкой Т15К6	Штангенциркуль ШЦ-1-125-0,1
Фрезерная. Фрезеровать 10 шлицев на шлицевом конце	Универсально-фрезерный станок 6м82	Делительная головка УДГ-160.	Фреза дисковая пазовая Р6М5	Штангенциркуль ШЦ-1-125-0,1
Термическая. Закалить шлицевой конец при помощи т.в.ч. в масле и отпустить на воздухе	Высокочастотная устан. ЛЗ-2-67, ванна для закалки деталей в масле	Подвеска для закалки деталей
Шлифовальная. Шлифовать шлицы под номинальный размер	Плоскошлифовальный станок 3731	Тиски машинные	круг шлифовальный ПП 100Ч5Ч32 Э40-25 61-6М2К	Калибр НЕ 5,70 мм. микрометр МК (ГОСТ 6507-60) с пределами измерений 0-25мм
Шлифовальная. Шлифовать отверстие под роликовый подшипник под постановку ДРД				Нутрометр НМ-75 ГОСТ 10-88
Слесарная. Запрессовать рем. втулку	Пресс гидравлический	Оправка, подставка
Шлифовальная. Шлиф. отверстие под рол. подшипник под номин. размер	Внутришлифовальный станок 3А227	Патрон с незакаленными кулачками	Шлифовальный круг ПП 35Ч10Ч15 ЭК36-60 СМ1	Калибр-пробка НЕ 43,98 ГОСТ 2015-84
Шлифовальная. Шлифовать шейку под передний подшипник «как чисто»		Поводковый патрон с поводком, центрами.		микрометр МК с пределами измерений 0-25мм
Хромирование. Подготовить и хромировать шейку под передний подшипник	Ванны для обезжир., хромирования, электрическая печь	Подвеска для хромирования	Кисть для изоляции	Штангенциркуль ШЦ-1-125-0,1, микрометр МК с пределами измер. 25-50мм
Мойка. Промыть деталь	Ванна с содовым р-ром	Подвеска для мойки дет.
Шлифовальная. Шлифовать шейку под передний подшипник под номинальный размер	Кругло-шлифовальный станок 3Б151	Поводковый патрон с поводком, центрами.	Шлифовальный круг ПП 100Ч20Ч32 ЭК36-60 СМ1	микрометр МК с пределами измерений 0-25мм, калибр-скоба НЕ 25Х ГОСТ 2015-84
Мойка. Промыть деталь	Ванна с водой	Подвеска для мойки деталей

5. Разработка операций по восстановлению деталей

5.1 Исходные данные

I. Исходные данные (для операции 03):

1.2 Материал - сталь 25ХГМ.

II. Исходные данные (для операции 016):

2.1 Деталь - вал ведущий коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130), шейка под передний подшипник Д=34, d=30, l = 25.

2.2 Материал - сталь 25ХГМ.

2.3 Твердость - HRC 60…65.

2.4 Масса детали - не более 10 кг.

2.5 Оборудование - круглошлифовальный станок 3Б151.

2.6 Режущий инструмент - Шлифовальный круг ПП 100Ч20Ч32 ЭК36-60 СМ1.

2.7 Установка детали - в центрах, без выверки.

2.8 Условия обработки - с охлаждением.

Операция 03 наплавочная. Заплавить шлицевые канавки шлицевого конца с перекрытием на наружную поверхность под слоем флюса.

Таблица 5.1 Описание Операции 03 наплавочная

Операция 016 шлифовальная. Шлифовать шейку под перед. подшипник

Таблица 5.2 Описание операции 016 шлифовальная

5.3 Определение пропусков на обработку

I. Определяем припуски на шлифование при хромировании передней шейки под подшипник вала ведущего коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130).

Номинальный диаметр Dном=,

Принимаем к расчету dном = 24,985

(т.е. Dmax=24,995; Dmin = 24,975).

Ремонт требуется при диаметре шейки менее Ддоп= 24,96.

Предполагаем, диаметр изношенной передней шейки под подшипник dизнос=24,95. Перед хромированием деталь шлифуют "как чисто" для устранения следов износа и придания правильной геометрической формы.

Припуск на шлифование (на диаметр) 2 б1=0,1

С учетом шлифования «как чисто» диаметр передней шейки составит:

Для восстановления передней шейки под подшипник следует нанести слой металла (хромированием) такой толщины, чтобы после обработки обеспечить размеры и шероховатость по рабочему чертежу, выполнить предварительную и окончательную обработки.

Определяем припуск на шлифование после хромирования.

Предварительное: 2б2=0,050

Окончательное: 2б3=0,034

Таким образом, максимальный диаметр передней шейки под подшипник вала первичного должен быть:

Следовательно, толщина гальванического покрытия должна быть не менее:

Результаты расчета

1. Шлифование до хромирования "как чисто": припуск б1=0,050 (на сторону)

2. Толщина хромирования: припуск Н=0,110

3. Шлифование после хромирования:

– предварительное: припуск б2=0,025

– окончательное: припуск б3=0,017

5.4 Расчет режимов обработки и норм времени

Операция 03 наплавочная

Определим штучное время на заплавку шлицев наплавкой под слоем флюса вала ведущего коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130). Длина шлицевой шейки l = 110; число шлицевых канавок - 10.

1) Исходные данные:

1.1 Деталь - вал ведущий коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130), заплавка шлицевых впадин. Длина шлицевого конца l = 110.

1.2 Материал - сталь 25ХГМ.

1.4 Масса детали - не более 10 кг.

1.5 Электродная проволока - стальная Нп-30ХГСА 1,6 мм, плотность 7,8 г/см3.

1.6 Оборудование - переоборудованный токарно-винторезный станок 1К62; выпрямитель ВСА-600/300; наплавочная головка А-409.

1.7 Установка детали - в центрах, без выверки.

1.8 Положение шва - горизонтальный.

Установить деталь на переоборудованный токарный станок

Заплавить шлицевые канавки, Снять деталь.

3) Основное время наплавки шлиц продольным способом рассчитывается по формуле:

Где: L- длина наплавки, мм;

Количество слоев наплавки. Диаметр наплавочной проволоки в 1,6 мм обеспечивает толщину наплавляемого слоя в 1 мм. Глубина шлицевых впадин составляет более 6,5 мм, тогда количество слоев наплавки принимаю =7;

Vн - скорость наплавки, м/мин.

При наплавке шлиц продольным способом

Где: l - длина шлицевой шейки, мм,

n - число шлицевых впадин.

L = 110 10 = 1100 мм.= 1,1 м

4) Определение скорости наплавки:

Диаметр электродной проволоки d = 1,6мм;

Плотность тока принимаю Dа = 92 А/мм2 [Л-1]

Сила сварочного тока I = 0,785 d2 Dа = 0,785 1,62 92 = 185 А,

Коэффициент наплавки бН = 11 г/А ч, [Л-1]

Масса расплавленного металла

Объем расплавленного металла

Где г - плотность расплавленного металла (сталь - 7,8)

Скорость подачи электродной проволоки

Подача (шаг наплавки)

S = (1,2-2,0)d = 1,5 1,6=2,4 мм.

Скорость наплавки

Где t - толщина наплавляемого слоя, в зависимости от диаметра электродной проволоки, мм. t = 1 мм для проволоки диаметром 1,6 мм.

Таким образом, основное время наплавки шлицев под флюсом составит:

Вспомогательное время рассчитывается по формуле:

где: - вспомогательное время, связанное с изделием, на установку и снятие детали, мин., =0,8 мин, ([Л-10], табл. 6);

Вспомогательное время, связанное с переходом. Для подфлюсовой наплавки - 1,4 мин на 1 погонный метр шва, мин,

1,4 1,1=1,54 мин. [Л-1];

Вспомогательное время на один поворот детали (при подфлюсовой продольной шлицевой наплавке) сварочной головки - 0,46 мин. Т.к. шлицевых впадин 10 то =0,46 10 = 4,6 мин, [Л-1].

Вспомогательное время составит:

Дополнительное время:

Где: n - процент дополнительного времени, n=14%, [Л-1, С. 58].

Дополнительное время составит:

Штучное время определяется по формуле:

Таким образом, штучное время составит:

Операция 016 шлифовальная

Определим штучное время на шлифование шейки под передний подшипник вала ведущего коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130) после хромирования. Диаметр до обработки 25,069 мм, после обработки 24,985 мм, длина шейки 25 мм.

1) Исходные данные:

Деталь - вал ведущий коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130), шейка под передний подшипник Д=25,069, d=24,985, l = 25.

Материал - сталь 25ХГМ.

Твердость - HRC 60…65.

Масса детали - не более 10 кг.

Оборудование - круглошлифовальный станок 3Б151.

Режущий инструмент - Шлифовальный круг ПП 100Ч20Ч32 ЭК36-60 СМ1.

Установка детали - в центрах, без выверки.

Условия обработки - с охлаждением.

Вид шлифования - круглое наружное с выходом шлифовального круга в одну сторону.

2.1 Установить деталь

2.2 Шлифовать шейку.

2.3 Измерить шейку

2.4 Снять деталь.

3. Решение:

3.1 Основное время рассчитывается по формуле:

где: - длина выхода стола, при шлифовании с выходом шлифовального круга в одну сторону

l - длина обрабатываемой поверхности, мм;

В - ширина (высота) шлифовального круга, мм;

z - припуск на обработку на сторону, мм;

Частота вращения обрабатываемого изделия, об/мин.

Продольная подача, мм/об,

= (0,2-0,3) В= 0,3 20=6 мм/об;

Глубина шлифования (поперечная подача), = 0,005-0,010 (Л-3, с. 119, табл. 86).

Принимаю по паспорту станка = 0,075 мм/ход стола, (Л-1, Приложения);

К - коэффициент, учитывающий износ круга и точность шлифования. При черновом шлифовании К= 1,1-1,4, принимаю К=1,2; при чистовом - К = 1,5-1,8. Принимаю К = 1,7.

Ход стола составит:

Частота вращения детали рассчитывается по формуле:

Скорость изделия, м/мин, (Л-3, с. 119, табл. 86);

Д - диаметр обрабатываемой детали, мм.

Частота вращения детали составит:

По паспорту станка = 260 об/мин (Л-1, стр. 117, Приложения)

Тогда основное время на обработку детали составит:

Черновое:

Окончательное:

Таким образом, общее основное время на шлифование шейки под передний подшипник составит:

3.2 Вспомогательное время:

0,6 мин - время на установку и снятие детали

1,00+0,55=1,55 мин - время, связанное с проходом

3.3 Дополнительное время

Где К = 9% (Л-10, с.47, табл. 7)

3.4 Штучное время

5.5 Расчет количества основного оборудования на участке

Число основного технологического оборудования для слесарно-механического участка рассчитывается по формуле:

где: - действительный годовой фонд времени технологического оборудования, ч. = 2025 ч [Л-5, Приложение 8];

Таким образом, число основного технологического оборудования составит:

Из общего числа станков на участке:

Токарных - 40…50%, принимаю 45%;

Револьверных - 7…12%, принимаю 10%;

Фрезерных - 8…12%, принимаю 11%;

Шлифовальных - 16…20%, принимаю 18;

Сверлильных - 7…10%, принимаю 8%;

Прочего оборудования - 6…10%, принимаю 8%

Тогда оборудование на участке по видам работ распределится следующим образом:

Токарных - 8 0,45 = 4 ед;

Револьверных - 8 0,10 = 1 ед;

Фрезерных - 8 0,11 = 1 ед;

Шлифовальных - 8 0,18 = 2 ед;

Сверлильных - 8 0,08 =1 ед;

Прочего оборудования - 8 0,08 = 1ед.

5.6 Расчет площади участка

Для расчета площади участка необходимо всю площадь технологического оборудования умножить на коэффициент плотности расстановки оборудования.

где: Fоб - суммарная площадь оборудования. Fоб =51,53 м2

Кп - коэффициент плотности расстановки оборудования. Кп = 4,0.

Площадь участка составит:

F=Fоб Кп =51,53 4,0 = 206,12 м2.

Принимаю площадь участка F = 200 м2: длина участка - 20 м, ширина - 10 м.

Таблица 5.1 Перечень основного оборудования и оснастки слесарно-механического участка

Наименование	Тип или модель	Размер в плане (мм)	Общая площадь (м2)
Токарно-винторезный станок
Токарно-винторезный станок повышенной точности
Универсальный токарно-винторезный станок
Токарно-револьверный станок
Универсально-фрезерный станок
Курглошлифовальный станок
Внутришлифовальный станок
Радиально-сверлильный станок
Точильно-шлифовальный станок
Поверочная плита
Разметочная плита
Верстак слесарный
Стеллаж для деталей
Гидравлический пресс
Передвижной приёмный столик
Инструментальная тумбочка

6. Охрана труда на участке

Согласно Трудового Кодекса Российской Федерации годовой фонд рабочего времени составляет 1860 часов.

Продолжительность основного отпуска составляет 28 календарных дней, а дополнительного 15 календарных дней. Продолжительность рабочего времени максимально допустимая при ежедневной работе составляет 8 часов.

6.1 Техника безопасности на участке и охрана окружающей среды

Обрабатываемые движущиеся детали, выступающие за габариты оборудования, должны быть ограждены и иметь надежные устойчивые поддерживающие приспособления. Все металлические части оборудования, могущие оказаться под напряжением, должны быть заземлены. Для предохранения работающих от поражения отлетающей стружкой на станках должны быть установлены прозрачные экраны и приспособления для ломки и отвода стружки. При отсутствии прозрачных экранов рабочий должен пользоваться защитными очками. Кроме того, около станков должны бить установлены переносные щиты и сетки.

Гидравлические, пневматические и электромагнитные зажимные приспособления должны быть оборудованы блокирующими устройствами, обеспечивающими автоматическое прекращение работы станка в случаях неожиданного понижения давления или прекращения подачи воздуха, жидкости или электрического тока.

Охлаждающие жидкости (эмульсии) должны приготовляться на предприятии централизованно по рецептуре, согласованной с местными органами санитарного надзора.

На обдирочно-шлифовальных станках должны быть установлены защитные прозрачные экраны, сблокированные с пусковым устройством станка (станок не включается, пока не будет опущен экран).

Для очистки экранов от пыли должны быть предусмотрены приспособления. Шлифовальный круг закрепляют зажимными фланцами (с прокладками из эластичного материала), диаметры которых должны быть не менее 1/3 диаметра круга. Зазор между шлифовальным крутом и подручником должен быть меньше половины толщины затачиваемого предмета, но не более 3 мм. Подручники должны быть прочно закреплены.

Станки с абразивным инструментом, работающие без охлаждения, должны быть снабжены пылеотсосами.

7. Экология окружающей среды

Защита окружающей среды от вредных воздействий деятельности АТП.

Природоохранная деятельность на АТП организуется и осуществляется в соответствии с действующим законодательством, подзаконными актами, а также экологическими программами вышестоящей системы и нормативными документами.

АТП должно быть отделено от жилой застройки санитарно-защитными зонами. Трубы котельных и вентиляционные выводы производственных участков, выбрасывающих вредные вещества (сварочный, аккумуляторный, окрасочный и др.), должны быть оборудованы специальными улавливающими фильтрами. Концентрации загрязняющих веществ, выбрасываемых ПТБ в атмосферу, на границе санитарно-защитной зоны не должны превышать установленные ПДК вредных веществ в воздухе населенных пунктов. Уровни создаваемого предприятием шума также не должны превышать значений, регламентированных санитарными нормами.

Необходимо соблюдать установленные нормы водопотребления и водоотведения, содержать в исправном состоянии очистные сооружения и обеспечить очистку стоков до уровней, оговоренных в разрешении на ПДС. Следует также строго соблюдать правила сбора, хранения и утилизации промышленных отходов. Приемка и выдача ТМС должна быть организована таким образом, чтобы исключалась возможность их попадания на почву и в канализацию.

АТП должно располагать необходимыми производственными помещениями, оснащенными оборудованием в соответствии с существующими нормами, применять технологии, обеспечивающие высокое качество ТО и ТР, и поддерживать ПС в технически исправном состоянии. Кроме того, предприятие должно быть оснащено приборами для контроля токсичности автомобилей: 1 газоанализатор на 50 бензиновых автомобилей и 1 дымомер на 50 дизельных.

Выполнять эксплуатационные мероприятия по снижению токсичности отработанных газов (регулировка систем двигателя, контроль СО, использование специальных присадок и т.п.)

Производственные сточные воды от установки для мойки деталей и мытья полов, содержащие горячие жидкости, щелочи и взвешенные вещества, перед спуском в канализационную сеть очищают в грязеотстойниках и бензомаслоуловителях.

Отводимые из аккумуляторного отделения сточные воды содержат значительное количество серной кислоты. Поэтому аккумуляторное отделение оборудуют независимой канализационной сетью, которую выполняют из керамических труб с выходом в наружный бассейн для нейтрализации сточных вод (снижения концентрации серной кислоты в сточных водах до величины 20 мг/л, допустимой пол санитарным нормам). Для нейтрализации сточных вод аккумуляторного отделения используют содовые растворы, применяемые для мойки деталей. В этом случае бассейн нейтрализации совмещают с отстойником разборочно-моечного отделения агрегатного и моторного цехов.

Бассейн нейтрализации оборудуют естественной вентиляцией. Вытяжную часть канализационного стояка выводят выше кровли здания на 0,7м. Из бассейна нейтрализованные сточные воды поступают в отстойники для выделения нерастворимых примесей (сернокислого кальция и т. д.). Осветленные сточные воды из отстойников направляют в канализационную сеть.Для природоохранной работы на крупных и средних АТП целесообразно создавать специальное структурное подразделение или экологическую группу в составе технического отдела или отдела безопасности движения, а на малых предприятиях приказом назначать ответственного за эту работу.

Заключение

Повышение качества ремонта имеет важное значение, т.к. при этом увеличивается эффективность работы оборудования и в целом всего автомобильного транспорта: возрастает количество технически исправных автомобилей, снижаются расходы на эксплуатационные ремонты и др.

Все эти направления определяют пути и методы наиболее эффективного управления техническим состоянием автомобильного парка с целью обеспечения регулярности и безопасности перевозок при наиболее полной реализации технических возможностей конструкции и обеспечении заданных уровней эксплуатационной надежности автомобиля, оптимизации материальных и трудовых затрат, сведении к минимуму отрицательного влияния технического состояния подвижного состава на персонал и окружающую среду.

В данном курсовом проекте был разработан технологический процесс восстановительного ремонта детали вала ведущего коробки передач автомобиля ЗИЛ-431410 (ЗИЛ-130).

В процессе расчета определена оптимальная программа, потребность в оборудовании, рассчитана производственная площадь слесарно-механического участка и разработана технологическая планировка.

Список литературы

1. Методические указания по курсовому проектированию «Ремонт автомобилей и двигателей». ? Омск ФГОУ ОАК, Семенюк С.И.2004.

2. Ремонт автомобилей. Под ред. СИ. Румянцева. М Транспорт 1988г.

3. Дюмин И.Е., Трегуб Г.П. Ремонт автомобилей М.Транспорт 1995г.

4. Карагодин В.И., Митрохин Н.Н.Ремонт автомобилей и двигателей М.Мастерство, 2001.

5. Александров А.А.Техническое нормирование труда на автомобильном транспорте М.Транспорт 1986.

6. Матвеев В.А., Пустовалов И.И. Техническое нормирование ремонтных работ в сельском хозяйстве М. Колос 1979.

7. Мельников Г.Н. Ремонт автомобилей и двигателей. Методика выполнения курсового проекта. НГРЗАТТ. Нижний Новгород 1999.

9. Мамлеев Э.А. Семенюк СИ. Нормирование токарных работ методическое пособие. ОАТК Омск 2002.

10. Мамлеев Э.А. Семенюк СИ. Нормирование сверлильных работ методическое пособие. ОАТК Омск 2002.

11. Ю.Баранец В.В. Семенюк СИ. Нормирование фрезерных работ методическое пособие. ОАТК Омск 2002.

12. Мамлеев Э.А. Семенюк СИ. Нормирование шлифовальных работ методическое пособие. ОАТК Омск 2002.

13. Мамлеев Э.А. Семенюк СИ. Нормирование наплавочных работ методическое пособие. ОАТК Омск 2002.

Размещено на Allbest.ru

...

Подобные документы

Основные технические характеристики автомобиля КАМАЗ-5320. Органы управления, оборудование кабины, контрольно-измерительные приборы. Меры безопасности и особенности эксплуатации автомобиля в холодный промежуток времени. Принципы технического обслуживания.

курсовая работа , добавлен 14.02.2013

Тягово-динамический расчет, на основе которого построены графики и дан анализ конструкции сцепления автомобиля КамАЗ-5320 и его агрегатов. Построение графиков тяговой динамичности автомобиля, обзор существующих конструкций сцеплений автомобиля КамАЗ-5320.

дипломная работа , добавлен 22.06.2014

Назначение, устройство, принцип работы, техническое обслуживание и ремонт коробки передач и топливного насоса высокого давления автомобиля КамАЗ-5320. Порядок выполнения работ при техническом обслуживании агрегатов. Технологические карты ремонта.

дипломная работа , добавлен 13.04.2014

Описание трёхосного бортового грузового автомобиля-тягача КамАЗ-5320. Корректировка нормативных сроков технического обслуживания и ремонта. Расчёт их общей годовой трудоёмкости. Определение производственных площадей зоны ТО, ТР, выбор средств диагностики.

курсовая работа , добавлен 16.09.2015

Назначение и общая характеристика рулевого управления автомобиля КамАЗ–5320 и колесного трактора МТЗ–80 с гидроусилителем. Основные регулировки рулевого управления. Возможные неисправности и техническое обслуживание. Насос гидравлического усилителя.

контрольная работа , добавлен 29.01.2011

Удовлетворение потребности в перевозках в заданные сроки и в требуемом объеме - задача автомобильного транспорта. Технологический расчет проектируемого предприятия, предназначенного для проведения технического обслуживания и ремонта автомобиля КамАЗ-5320.

курсовая работа , добавлен 07.10.2011

Тяговая характеристика трактора Т-40М с эксплуатационной массой 3050 кг, работающего на почвенном фоне - стерня, автомобиля КамАЗ-5320 с массой, превышающей в 1,2 раз его конструктивную массу. Продольная и поперечная устойчивость трактора и автомобиля.

контрольная работа , добавлен 07.03.2015

Техничекое обслуживание и ремонт на предприятиях автомобильного транспорта, его нормативы и эффективность на АТП. Перечень технологических воздействий на автомобиль. Линии (зоны) и отделения осмотра, контроль качества. Технико-экономические расчеты.

дипломная работа , добавлен 16.06.2008

Трансмиссия (силовая передача автомобиля). Назначение двойной главной передачи, увеличение крутящего момента. Устройства и работа двойной главной передачи среднего и заднего ведущего моста автомобиля КамАЗ-5320. Основные регулировки главной передачи.

дипломная работа , добавлен 09.01.2009

Технические требования к рулевому управлению автомобиля КамАЗ. Перечень его неисправностей и методы проверки. Содержание услуг по техническому обслуживанию и ремонту автомототранспортных средств. Технологическая карта и сетевой график работ по ТО.

60 –е годы прошлого века ознаменовались для СССР значительным экономическим ростом, что сказалось на многих сферах жизни страны. Не стало исключением и дорожное строительство. Расширение сети дорог с качественным твердым покрытием актуализировало разработку и внедрение в производство новых моделей бескапотных грузовиков, компоновка которых позволяла оптимально использовать длину машины и создать хороший обзор для водителя — так началась история грузовика КАМАЗ-5320.

История создания

Первые бескапотные грузовики появились в Союзе еще в конце 50 –х годов, однако новый этап экономического и технического развития страны ставил перед автомобилестроителями новые задачи, в числе которых значилось создание грузового автомобиля принципиально новой конструкции.

Перспективный автомобиль должен иметь высокие эксплуатационные характеристики, быть пригодным для эксплуатации в составе атопоездов на дорожных покрытиях, допускающих невысокие осевые нагрузки. Безусловно, учитывая расположение необъятной страны в разных климатических поясах, новый автомобиль должен быть пригодным к одинаково эффективной эксплуатации как в Заполярье, так и в песках Каракумов.

Согласно предварительной концепции, разработанной специалистами Минавтопрома, перспективный бескапотный трехосный грузовик с подкабинным расположением дизельного двигателя должен был обладать грузоподъемностью в 8 тонн и буксировать прицепы и полуприцепы такого же тоннажа. К тому же, автомобиль должен создаваться удобным в эксплуатации и легким в обслуживании.

Весной 1968 год Минавтопром СССР от проектов и концепций перешел к делу. Был издан приказ, согласно которому, автомобильному заводу имени Лихачева ставилась задача разработки и подготовки нового семейства большегрузных дизельных грузовиков. В 1969 году ярославскому моторному заводу со стороны министерства автомобильной промышленности была поставлена задача по разработке и внедрению в производство нового двигателя для перспективных большегрузов. Двигатель должен был создаваться на базе четырехтактных силовых агрегатов мощностью в 150 -200 лошадей.

Прототип КАМАЗ-5320 грузовик ЗИЛ-170

Экспериментальный отдел ЗиЛа включился в работу по разработке нового грузовика после окончания работ над проектом автомобиля ЗиЛ-133.

Завод приобрел для испытаний ряд зарубежных автомобилей аналогичной размерности и грузоподъемности, как капотной конструкции, так и бескапотной. В качестве прототипа нового советского большегруза главный конструктор ЗиЛа по грузовой технике Анатолий Маврикиевич Кригер выбрал американский грузовой автомобиль «International VCO-220».

Не последнюю роль в этом выборе сыграл тот факт, что Кригер хорошо изучил технику этой компании еще в период работы над грузовиком ЗиС -150.

Концепция создаваемого грузовика виделась следующей: комфортабельная, расположенная над силовым агрегатом кабина, синхронизированная пятиступенчатая коробка передач с передним дифференциалом, превращающим ее в десятиступенчатую, наличие блокируемого межосевого дифференциала, многоконтурные тормоза, гидроусилитель рулевого управления, наличие технических возможностей эксплуатации в качестве автопоезда.

Камский автомобильный завод оказался последним в длинном списке советских ударных всесоюзных строек, поднявших экономику страны на новый уровень. Строительство КамАЗа было успешно завершено с большим опережением сроков. Рекордные темпы роста были зафиксированы и на производстве. Уже через три года после старта производства, летом 1979 года, с конвейера завода сошел 100 тысячный большегруз.

В первые годы производства, большую часть продукции составляли шасси для самосвалов. Самосвальные кузовы выпускались на нефтекамском автомобильном заводе. Бортовые грузовики собирались в меньшем количестве, стотысячный бортовой КамАЗ был собран в 1988 году.

Между тем работы по строительству второй очереди КамАЗа продолжались высокими темпами, и в феврале 1981 года был подписан акт приемки в эксплуатацию второй очереди Камского объединения по производству большегрузных автомобилей. На новых мощностях было развернуто производство полноприводных КАМАЗов.Через определенное время в серийное производство было запущено семейство грузовиков двухосной конструкции.

Новые времена предъявили камским автомобилестроителям новые требования и стандарты. С начала нулевых с производства были сняты устаревшие грузовики семейства КАМАЗ-5320, долгие годы являвшиеся визитной карточкой предприятия. КамАЗ перешел к освоению и серийному выпуску автомобилей нового поколения, технические характеристики которых соответствуют современным экологическим и экономическим стандартам.

Начало производства

Первый опытный автомобиль, получивший индекс ЗиЛ -170 был готов к испытаниям уже в мае 1969 года. Испытания были проведены на участке дороги Углич – Рыбинск. После испытаний было принято постановление Партии и Правительства о строительстве производственного комплекса по выпуску большегрузных автомобилей в Татарской АССР, в городе Набережные Челны. Строительство автогиганта стартовало в декабре 1969 года.13 декабря стал днем, когда на огромном пустыре, недалеко от берега Камы, был вынут первый ковш грунта на месте, где спустя несколько лет будет возведен гигантский автозавод КамАЗ.

Испытания самосвала ЗИЛ-170С построенного в рамках проекта ЗИЛ-170 с колесной формулой 6х4

Производственый комплекс был спроектирован в составе семи автономных производств, расположенных на площади свыше трех миллионов квадратных метров. Производственное объединение проектировалось как предприятие, включающее практически все основные циклы по производству комплектующих и сборке тяжелых грузовиков. В состав комплекса входили следующие основные производства – кузнечно –прессовое, литейное, рамно – прессовое, агрегатное, двигательное, ремонтно –инструментальное, автосборочное.

Позже в состав Камского объединения вошли также ремонтно – механический завод и завод по производству микролитражных автомобилей, на котором выпускались микролитражки «Ока».

Проектные мощности Камского автозавода были рассчитаны на ежегодный выпуск 150 тысяч большегрузных автомобилей и 250 тысяч дизельных двигателей. Дизельными двигателями, выпускаемыми на КамАЗе, планировалось оснащать не только камские большегрузы, но и другие автомобили, производившиеся на советских автозаводах.

В то время, как на берегу Камы возводился будущий автогогант, в конструкторско – экспериментальном отделе ЗиЛа полным ходом продолжались работы по доработке и испытаниям перспективных грузовиков. За два – три года было создано и испытано свыше пятидесяти опытных автомобилей в двенадцати различных модификациях. Не отставали и ярославские моторостроители.

Опытный ЗИЛ-170 с двигателем ЯМЗ-740

Первые стендовые испытания новой дизельной силовой установки были проведены на заводе еще в 1969 году, однако натурные испытания дизелей ЯМЗ 7Э641 и коробки передач ЯМЗ Э141, проводимые в 1970 году выявили серьезные недостатки. Агрегаты были возвращены на доработку. Доработанный и модифицированный дизельный силовой агрегат получил индекс ЯМЗ -740.

После того, как окончательный выбор модельного ряда перспективных большегрузов был сделан в пользу грузовиков ЗиЛ -170, самосвалов ЗиЛ -170 С и седельных тягачей ЗиЛ -170Т, все действующие образцы этой техники поступили на Дмитриевский полигон для прохождения государственных испытаний, целью которых было окончательное выявление возможных эксплуатационных недостатков. Испытания были успешно проведены, выявленные недоработки по возможности устранены, и к концу 1972 года опытные образцы грузовиков вместе с конструкторской документацией поступили на КамАЗ. На заводе к этому времени уже проводились монтаж и наладка оборудования.

Государственные испытания КАМАЗ-5320

Несмотря на завершение государственных испытаний, работы по доведению автомобилей продолжались, проводились испытания в различных климатических поясах страны – в Забайкалье, Тюмени, пустынях Туркмении. Опытная эксплуатация техники проводилась на трассе Таллин – Баку, на карьерах Подмосковья.

Следующим этапом в разработке стало создание прицепов и полуприцепов для КамАЗов. Проектированием прицепов занималось Головное КБ по прицепам, базирующееся в городе Балашов Саратовской области. Разработка полуприцепов была поручена конструкторам Одесского автосборочного предприятия.
Для производства 8- тонных бортовых прицепов и 14 -15 тонных бортовых полуприцепов для новых грузовиков началось строительство крупнейшего в стране завода автомобильных и тракторных прицепов в Красноярске.

В мае 1974 года в экспериментальном цехе КамАЗе был собран первый дизельный двигатель, а конвейерное производство по временной схеме производства было налажено с декабря 1975 года.

16 февраля 1976 года на КамАЗ е произошло знаменательное событие. С главного сборочного конвейера, работающего в пуско – наладочном режиме сошли первые пять грузовиков КАМАЗ-5320. Предприятие начало свое работу, собирая автомобили из комплектующих, изготовленных с целью отработки технологии.

Первый серийный КАМАЗ-5320

Официальный ввод в строй первой очереди предприятия произошел 29 декабря 1976 год, после подписания соответствующего акта Государственной комиссией, которую возглавлял министр автомобильной промышленности СССР Виктор Николаевич Поляков.

К этому времени на заводе было уже произведено 5 тысяч грузовиков, среди которых был КамАЗ 5320 и седельный тягач КамАЗ 5510. С 1977 года на заводе был освоен выпуск самосвального шасси КамАЗ 5311.Все модели грузовиков, выпускаемые на заводе, имели идентичную конструкцию, основные детали и узлы которой имели высокий уровень унификации.

Техническая часть и комплектация КАМАЗ-5320

Базовая бортовая модель грузовика КАМАЗ-5320 укомплектовывалась стандартной трехместной кабиной с шумоизоляцией и термоизоляцией. Доступ к силовому агрегату осуществлялся путем опрокидывания кабины вперед. Кабина автомобиля была достаточно комфортной, подрессоренное сидение водителя регулировалось по длине, наклону и массе. Пассивная безопасность обеспечивалась ремнями безопасности.

Кузов представлял цельнометаллическую сварную конструкцию с откидными бортами. Настил пола в кузове был деревянным. При помощи специального металлического каркаса, на кузов устанавливался брезентовый тент.

Двигатель и трансмиссия

Грузовик оснащался восьмицилиндровым дизельным форсажным двигателем КАМАЗ-740 мощностью в 210 л.с, V — образным восьмисекционным топливным насосом высокого давления золотникового типа, насосом подкачки топлива низкого давления, системой впрыска топлива, многорежимным регулятором частоты вращения.

На грузовике был установлен сухой воздушный фильтр с заменяемым картонным элементом и индикатором загрязнения. Для эксплуатации в зимнее время двигатель был оснащен предпусковым подогревателем и электрофакельной системой.

На грузовик устанавливалась многоступенчатая трансмиссия в составе механической пятиступенчатой коробки передач и двухступенчатого делителя, позволяющего получать десять передач переднего хода и две – заднего. На 2,3,4 и 5 передачах присутствовал синхронизатор.

Сцепление КамАЗ 5320 – сухое, двухдисковое, с фрикционным механизмом и переферийными пружинами. Включение сцепления осуществлялось при помощи гидравлического пневмоусилителя. Карданная передача состояла из двух карданных валов, в заднем и среднем мостах использовалась двойная передача, состоящая из конических и цилиндрических шестерен.

Ходовая часть

Средний мост оснащался межосевым дифференциалом, блокировка которого осуществлялась с использованием электропривода.

Подвеска грузовика зависимая, передняя с полуэллиптическими рессорами со свободно скользящими задними концевиками. Задняя – балансир на полуэллиптических рессорах со скользящими концами и реактивными штангами. Основная тормозная система с барабанным механизмом и двух контурным пневматическим приводом. Передние тормозные камеры типа 24, тележки – с пружинными энергоаккумуляторами. Работа стояночного тормоза обеспечивается пружинными энергоаккумуляторами и пневматическим приводом.

Тормозная система и рулевое управление

Со стояночным тормозом, в КАМАЗ-5320, совмещен и запасной тормоз, представляющий собой моторный замедлитель с пневматическим приводом. Прицепы оснащены комбинированной системой тормозных приводов. Наличие спиртового предохранителя предотвращает замерзание конденсата. Колеса автомобиля бездисковые, с креплением на пяти шпильках, шины радиальные, пневматические.

Рулевое управление обеспечивается механизмом, представляющим собой винт с гайкой и реечным поршнем. Передаточное число равно 20.Рулевой механизм оснащен встроенным гидроусилителем с давлением масла 80 -90 кгс/ см.

Электрическая часть

Электрические системы и оборудование автомобиля работают от сети питания 24 вольт. Автомобиль оснащен двумя аккумуляторными батреями по 12 вольт, емкостью 190 А.Мощность генераторной установки Г -273 28/ 1000 В/Вт.

Статья опубликована 24.05.2016 05:40 Последняя правка произведена 24.05.2016 02:49

КамАЗ-5320 - советский и российский трёхосный бортовой грузовой автомобиль-тягач с колёсной формулой 6×4, выпускавшийся Камским автомобильным заводом (КамАЗ) с 1976 г. по 2001 г. Стал первой по счёту моделью автомобиля под маркой КамАЗ. Предназначен в т.ч. и для постоянной работы автопоездом с прицепом. Кузов - металлическая платформа с открывающимися боковыми и задним бортами и тентом. Кабина - трёхместная, цельнометаллическая, откидывающаяся вперёд, оборудована местами крепления ремней безопасности. Основной прицеп - ГКБ 8350 того же типоразмера.

История создания

Прототип будущего КамАЗ-5320 разрабатывался на ЗИЛе и назывался ЗИЛ-170. Первый ЗИЛ-170 был построен в 1968 году. На нем стоял двигатель Ярославского моторного завода (ЯМЗ). В качестве образца для прототипа, среди закупленных за рубежом для испытаний и выявления требуемого класса капотных и бескапотных аналогов, был выбран американский «International COF-220». В версии ЗИЛа кабина приобрела немного другие, более прямоугольные формы и изящный передок с решёткой воздухозаборника в правой части, а также 4 фары головного света. Уже в мае 1969 года первый опытный образец автомобиля ЗИЛ-170 прошёл первые испытания на участке Углич-Рыбинск. Но после принятия постановления ЦК КПСС и Совета Министров СССР «о строительстве комплекса заводов по производству большегрузных автомобилей в Набережных Челнах» дальнейшую разработку и последующую сборку ЗИЛа-170 было решено перенести на КамАЗ. Тогда же название машины поменяли на КамАЗ-5320. Первый опытный КамАЗ-5320 сошёл с конвейера в 1974 году.

Первые серийные КамАЗы сошли с конвейера 16 февраля 1976 года. По традиции тех лет грузовики из первой партии были украшены лозунгом «Наш подарок XXV съезду КПСС».

На базе КамАЗ-5320 в семействе были созданы седельный тягач КамАЗ-5410, самосвал КамАЗ-5511, удлинённый бортовой грузовик КамАЗ-53212, шасси КамАЗ-53213, а также семейство двухосных аналогов (удлинённый КамАЗ-5325 и базовый КамАЗ-4325 бортовые, самосвал КамАЗ-43255, седельный тягач КамАЗ-4410). Производство первых двух моделей семейства 5320 началось в 1977 году, остальных - позже. Все модели этого семейства имели схожую конструкцию и во многом были унифицированы.

Конструкция автомобиля КамАЗ-5320

Общая компоновка КамАЗ-5320 характерна для грузовых автомобилей того времени. Трёхместная кабина автомобиля располагается над двигателем и при помощи торсионного механизма откидывается вперёд, открывая доступ к двигателю. Двигатель, сцепление и коробка передач образуют единый силовой агрегат, установленный на передних, задних и поддерживающей опорах.

Силовые агрегаты и трансмиссия

На КамАЗ-5320 устанавливались четырёхтактные V-образные восьмицилиндровые дизеля разработки Ярославского Моторного Завода 10,85 л, мощностью 210 или 180 л. с., при максимальном числе оборотов 2600 в минуту. На дизелях для первых КамАЗов были применены конструктивные решения, которые на тот момент являлись для отечественного автомобилестроения новинками или ещё не находили широкого применения, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой. Автоматический контроль за правильностью работы системы охлаждения осуществляют гидромуфта в приводе вентилятора и два термостата. Система охлаждения сделана закрытой и была рассчитана на постоянное использование охлаждающей жидкости Тосол. Была введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра посредством эжектора, действующего за счёт энергии отработавших газов. Среди других новшеств можно отметить коллоидно-графитовое покрытие юбок поршней, съёмные металлокерамические направляющие втулки для клапанов, молибденовое покрытие нижнего поршневого кольца, активно-реактивный глушитель шума выпуска. В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмоусилитель, облегчающий пользование педалью. Особенностью трансмиссии тягача КамАЗ является делитель, или мультипликатор - дополнительная двухступенчатая коробка передач, установленная после сцепления перед основной коробкой. Одна передача делителя сделана прямой, а вторая - повышающей. Собственно коробка передач - пятиступенчатая, синхронизированная на второй, третьей, четвёртой и пятой передачах. Управление коробкой - дистанционное, с механическим приводом. В делителе передачи переключаются посредством пневматического привода. Карданная передача - открытого типа, состоит из двух трубчатых валов. Карданные шарниры на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов была сделана двойной: пара конических шестерён со спиральными зубьями и пара цилиндрических косозубых шестерён. В среднем мосту установлен блокируемый симметричный межосевой дифференциал.

Подвеска

Рессоры передней подвески (полуэллиптические, со скользящими задними концами) работают совместно с гидравлическими телескопическими амортизаторами двойного действия. Задняя подвеска - балансирного типа. Её рессоры тоже полуэллиптические, со скользящими передними и задними концами. Листы рессор имеют Т-образное сечение.

Колёса и шины

Автомобиль оснащался бездисковыми колёсами со съёмными бортовыми и замочными кольцами. Шины - радиального типа, 12-слойные, размером 260-508Р (9,00-20), обычно - с универсальным рисунком протектора.

Тормоза

КамАЗ-5320 снабжён несколькими системами тормозов: рабочей, стояночной, вспомогательной и запасной. Тормозные механизмы всех колёс - барабанного типа, с двумя колодками. Привод рабочего тормоза - пневматический, двухконтурный, с раздельным действием для колёс передней оси и колёс задней тележки. На стоянке автомобиль удерживается тормозными механизмами колёс задней тележки, которые в этом случае приводятся в действие от пружинных энергоаккумуляторов. Механизмы вспомогательного тормоза установлены в приёмных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов посредством заслонок, перекрывающих проходные сечения. При аварийном отказе одной из основных систем автомобиль можно остановить запасным стояночным тормозом. Рабочими тормозами водитель управляет, нажимая на педаль, связанную рычагами и тягами с двухсекционным тормозным краном. Справа от сиденья водителя расположен кран с рукояткой стояночного тормоза. Запасная система включается вместе со стояночной, а вспомогательная - при помощи кнопочного включателя, расположенного на полу кабины под рулевой колонкой.

Рулевое управление

Рулевое управление включает в себя гидроусилитель, объединённый с рулевым механизмом.

Прицепное устройство

В задней части рамы находится буксирное приспособление с двусторонней амортизацией. Оно рассчитано на постоянную работу с прицепом общим весом до 11,5 тонн.

Технические характеристики КамАЗ-5320:

Общие данные
Производитель	КамАЗ
Годы пр-ва	1976-2001
Сборка	КамАЗ
Класс	Тяжелый
Дизайн
Тип(ы) кузова	Кабина над двигателем
Колёсная формула	6×4
Массово-габаритные
Длина	7435 мм
Ширина	2500 мм
Высота	2630 (без тента)
Колёсная база	3190+1320 мм
Масса	7080 кг
Динамические
Макс. скорость	90 км/ч.
На рынке
Предшественник	ЗИЛ-170
Связанные	КамАЗ-5410
Другое
Грузоподъёмность	10 000-20 000 кг
Расход топлива	34 л
Объём бака	210 л
Дизайнер	Лев Самохин, Александр Сетранов, Всеволод Вязьмин, Георгий Фест

Нуждаетесь в услугах перевозки крупногабаритного груза? Не можете найти компанию, которой можно довериться? Советуем вам обратиться сюда -

Автомобиль КамАЗ 5320 и КамАЗ 53212 6x4.2

Бортовые автомобили-тягачи, выпускаются Камским автозаводом: КамАЗ-5320 с 1976 г., КамАЗ-53212 с 1979 г. Предназначены для работы преимущественно с прицепами. Кузов - металлическая платформа с открыкающимися боковыми и задним бортами. Настил пола - деревянный, предусмотрена установка тента. Кабина - трехместная, откидывающаяся вперед, с шумо- и термоизоляцией, оборудована местами крепления ремней безопасности, у КамАЗ-53212 - со спальным местом. Сиденье водителя - подрессоренное, регулируется по массе водителя, длине, наклону спинки.
Основные прицепы: для КамАЗ-5320 - ГКБ-8350 и -8355; для КамАЗ-53212 - ГКБ-8352 и -8357.

Модификации:
автомобиля КамАЗ-5320 - шасси КамАЗ-53211 и тропическое исполнение - КамАЗ-532007;
автомобиля КамАЗ-53212 - шасси КамАЗ-53213 и тропическое исполнение - КамАЗ-532127.

На схеме автомобиля КамАЗ-53212 в скобках даны размеры для алюминиевой платформы.

	КамАЗ-5320	КамАЗ-53212
Грузоподъемность, кг	8000	10000
Снаряженная масса, кг	7080	8000
В том числе:
на переднюю ось	3320	3525
на тележку	3760	4475
Полная масса, кг	15305	18225
В том числе:
на переднюю ось	4375	4290
на тележку	10930	13935
Допустимая масса прицепа, кг	11500	14000
Полная масса автопоезда, кг	26805	32225
Макс.скорость автомобиля, км/ч	80	80
То же, автопоезда	80	80
Время разгона автомобиля до 60 км/ч, сек.	35	40
То же, автопоезда	70	90
Макс. преодолеваемый подъем автомобилем, %	30	30
То же, автопоездом	18	18
Выбег автомобиля с 50 км/ч, м	700	800
Тормозной путь автомобиля с 60 км/ч, м	36,7	36,7
То же, автопоезда	38,5	38,5
Контрольный расход топлива, л/100 км автомобиля:
при 60 км/ч	23,0	24,4
при 80 км/ч	29,6	31,5
То же, автопоезда:
при 60 км/ч	32,5	33,0
при 80 км/ч	43,7	44,8
Родиус поворота, м:
по внешнему колесу	8,5	9,0
габаритный	9,3	9,8

Двигатель.
Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цнл.,120x120 мм, 10,85 л, степень сжатия 1 7, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки - закрытого типа, ТНДВ - V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр - сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия.
Сцепление - двухдисковое, с периферийными пружинами, привод выключения - гидравлический с пневмоусилителем. Коробка передач - 5-ступенчатая, с передним делителем, общее число передач - десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы - на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем - пневмомеханическое, преселекторное. Карданная передача - два карданных вала. Главная передача - двойная (коническая и цилиндрическая), передат. число - 6,53 (по заказу - 7,22; 5,94; 5,43); средний мост - проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины.
Колеса - бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины - 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес - 7,3; задних: КамАЗ-5320 - 4,3; КамАЗ-53212 - 5,3 кгс/см. кв.; число колес 10+1.

Подвеска.
Зависимая: передняя - на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя - балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор - скользящие.

Тормоза.
Рабочая тормозная система - с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим - кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние - типа 24, тележки - 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз - на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз - моторный замедлитель с пневмоприводом. Привод тормозов прицепа - комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление.
Рулевой механизм - винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель - встроенный, давление масла в усилителе 80-90 кгс/см. кв.

Электрооборудование.
Напряжение 24 В, ак.батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы.
Топливные баки:
у КамАЗ-5320 - 175 или 250 л,
у КамАЗ-53212 - 250 л, диз.топливо;
система охлаждения (с подогревателем) - 35 л, охл. жидкость - тосол А-40;
система смазки двигателя - 26л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В;
гидроусилитель рулевого управления - 3,7 л, масло марки Р;
коробка передач с делителем - 12л, ТСП-15К;
картеры ведущих мостов - 2x7 л, ТСп-15К;
гидравлическая система выключения сцепления - 0,28 л, тормозная жидкость "Нева";
амортизаторы - 2x0,475 л, жидкость АЖ-12Т;
предохранитель против замерзания конденсата в тормозном приводе - 0,2 л или 1,0 л, этиловый спирт;
бачок омывателя ветрового стекла - 1,8 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг):
Двигатель со сцеплением - 770,
коробка передач с делителем - 320,
карданные валы - 49(59),
передний мост - 255,
средний мост - 592,
задний мост- 555,
рама - 605(738),
кузов - 870(1010),
кабина в сборе с оборудованием - 577(603),
колесо в сборе с шиной - 80,
радиатор - 25.

Технические характеристики

Весовые характеристики модели:

Динамические параметры:

Двигатель

Характеристики двигателя:

Схемы тормозной и электро систем

Фото

Устройство

Были у автомобиля и недостатки:

Стоимость

Аналоги

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

6. Охрана труда на участке

6.1 Техника безопасности на участке и охрана окружающей среды

Заключение

Подобные документы

История создания

Начало производства

Техническая часть и комплектация КАМАЗ-5320

Двигатель и трансмиссия

Ходовая часть

Тормозная система и рулевое управление

Электрическая часть

История создания

Конструкция автомобиля КамАЗ-5320

Силовые агрегаты и трансмиссия

Технические характеристики КамАЗ-5320:

Автомобиль КамАЗ 5320 и КамАЗ 53212 6x4.2

Читайте также
