Отличительные особенности:

• Общие сведения о БКЭПТ
• Использует контроллер силового каскада
• Пример программного кода

Введение

В данных рекомендациях по применению описывается, как реализовать устройство управления бесколлекторным электродвигателем постоянного тока (БКЭПТ) с использованием датчиков положения на основе AVR-микроконтроллера AT90PWM3 .

Высокопроизводительное AVR-ядро микроконтроллера, которое содержит контроллер силового каскада, позволяет реализовать устройство управления высокоскоростным бесколлекторным электродвигателем постоянного тока.

В данном документе дается короткое описание принципа действия бесколлекторного электродвигателя постоянного тока, а в деталях рассматривается управление БКЭПТ в сенсорном режиме, а также приводится описание принципиальной схемы опорной разработки ATAVRMC100 , на которой основаны данные рекомендации по применению.

Обсуждается также программная реализация с программно-реализованным контуром управления на основе ПИД-регулятора. Для управления процессом коммутации подразумевается использование только датчиков положения на основе эффекте Холла.

Принцип действия

Области применения БКЭПТ непрерывно увеличиваются, что связано с рядом их преимуществ:

1. Отсутствие коллекторного узла, что упрощает или даже вообще исключает техническое обслуживание.
2. Генерация более низкого уровня акустического и электрического шума по сравнению с универсальными коллекторными двигателями постоянного тока.
3. Возможность работы в опасных средах (с воспламеняемыми продуктами).
4. Хорошее соотношение массогабаритных характеристик и мощности...

Двигатели такого типа характеризуются небольшой инерционностью ротора, т.к. обмотки расположены на статоре. Коммутация управляется электроникой. Моменты коммутации определяются либо по информации от датчиков положения, либо путем измерения обратной э.д.с., генерируемой обмотками.

При управлении с использованием датчиков БКЭПТ состоит, как правило, из трех основных частей: статор, ротор и датчики Холла.

Статор классического трехфазного БКЭПТ содержит три обмотки. Во многих двигателях обмотки разделяются на несколько секций, что позволяет уменьшить пульсации вращающего момента.

На рисунке 1 показана электрическая схема замещения статора. Он состоит из трех обмоток, каждая из которых содержит три последовательно включенных элемента: индуктивность, сопротивление и обратная э.д.с.

Рисунок 1. Электрическая схема замещения статора (три фазы, три обмотки)

Ротор БКЭПТ состоит из четного числа постоянных магнитов. Количество магнитных полюсов в роторе также оказывает влияние на размер шага вращения и пульсации вращающего момента. Чем большее количество полюсов, тем меньше размер шага вращения и меньше пульсации вращающего момента. Могут использоваться постоянные магниты с 1..5 парами полюсов. В некоторых случаях число пар полюсов увеличивается до 8 (рисунок 2).

Рисунок 2. Статор и ротор трехфазного, трехобмоточного БКЭПТ

Обмотки установлены стационарно, а магнит вращается. Ротор БКЭПТ характеризуется более легким весом относительно ротора обычного универсального двигателя постоянного тока, у которого обмотки расположены на роторе.

Датчик Холла

Для оценки положения ротора в корпус двигателя встраиваются три датчика Холла. Датчики установлены под углом 120° по отношению друг к другу. С помощью данных датчиков возможно выполнить 6 различных переключений.

Коммутация фаз зависит от состояния датчиков Холла.

Подача напряжений питания на обмотки изменяется после изменения состояний выходов датчиков Холла. При правильном выполнении синхронизированной коммутации вращающий момент остается приблизительно постоянным и высоким.

Рисунок 3. Сигналы датчиков Холла в процессе вращения

Коммутация фаз

В целях упрощенного описания работы трехфазного БКЭПТ рассмотрим только его версию с тремя обмотками. Как было показано ранее, коммутация фаз зависит от выходных значений датчиков Холла. При корректной подаче напряжения на обмотки двигателя создается магнитное поле и инициируется вращение. Наиболее распространенным и простым способом управления коммутацией, используемый для управления БКЭПТ, является схема включения-отключения, когда обмотка либо проводит ток, либо нет. В один момент времени могут быть запитаны только две обмотки, а третья остается отключенной. Подключение обмоток к шинам питания вызывает протекание электрического тока. Данный способ называется трапецеидальной коммутацией или блочной коммутацией.

Для управления БКЭПТ используется силовой каскад, состоящих из 3 полумостов. Схема силового каскада показана на рисунке 4.

Рисунок 4. Силовой каскад

По считанным значениям датчиков Холла определяется, какие ключи должны быть замкнутыми.

Таблица 1. Коммутация ключей по часовой стрелке

У двигателей с несколькими полями электрическое вращение не соответствует механическому вращению. Например, у четырехполюсных БКЭПТ четыре цикла электрического вращения соответствуют одному механическому вращению.

От силы магнитного поля зависит мощность и частота вращения двигателя. Регулировать частоту вращения и вращающий момент двигателя можно за счет изменения тока через обмотки. Наиболее распространенный способ управления током через обмотки является управление средним током. Для этого используется широтно-импульсная модуляция (ШИМ), рабочий цикл которой определяет среднее значение напряжения на обмотках, а, следовательно, и среднее значение тока и, как следствие, частоту вращения. Скорость может регулироваться при частотах от 20 до 60 кГц.

Вращающееся поле трехфазного, трехобмоточного БКЭПТ показано на рисунке 5.

Рисунок 5. Ступени коммутации и вращающееся поле

Процесс коммутации создает вращающееся поле. На ступени 1 фаза А подключается к положительной шине питания ключом SW1, фаза В подключается к общему с помощью ключа SW4, а фаза С остается неподключенной. Фазами А и В создаются два вектора магнитного потока (показаны красной и синий стрелками, соответственно), а сумма этих двух векторов дает вектор магнитного потока статора (зеленая стрелка). После этого ротор пытается следовать магнитному потоку. Как только ротор достигает некоторого положения, в котором изменяется состояние датчиков Холла со значения "010" на "011", выполняется соответствующим образом переключение обмоток двигателя: фаза В остается незапитанной, а фаза С подключается к общему. Это приводит к генерации нового вектора магнитного потока статора (ступень 2).

Если следовать схеме коммутации, показанной на рисунке 3 и в таблице 1, то получим шесть различных векторов магнитного потока, соответствующих шести ступеням коммутации. Шесть ступеней соответствуют одному обороту ротора.

Стартовый набор ATAVRMC100

Принципиальная электрическая схема представлена на рисунках 21, 22, 23 и 24 в конце документа.

Программа содержит контур управления скоростью с помощью ПИД-регулятора. Такой регулятор состоит из трех звеньев, каждый из которых характеризуется собственным коэффициентом передачи: Kп, Kи и Kд.

Кп - коэффициент передачи пропорционального звена, Kи - коэффициент передачи интегрирующего звена и Kд - коэффициент передачи дифференцирующего звена. Отклонение заданной скорости от фактической (на рисунке 6 называется "сигнал рассогласования") обрабатывается каждым из звеньев. Результат данных операций складывается и подается на двигатель для получения требуемой частоты вращения (см. рисунок 6).

Рисунок 6. Структурная схема ПИД-регулятора

Коэффициент Кп влияет на длительность переходного процесса, коэффициент Ки позволяет подавить статические ошибки, а Кд используется, в частности, для стабилизации положения (см. описание контура управления в архиве с программным обеспечением для изменения коэффициентов).

Описание аппаратной части

Как показано на рисунке 7 микроконтроллер содержит 3 контроллера силового каскада (PSC). Каждый PSC можно рассматривать как широтно-импульсный модулятор (ШИМ) с двумя выходными сигналами. Во избежание возникновения сквозного тока PSC поддерживает возможность управления задержкой неперекрытия силовых ключей (см. документацию на AT90PWM3 для более детального изучения работы PSC, а также рисунок 9).

Аварийный вход (Over_Current, токовая перегрузка) связан с PSCIN. Аварийный вход разрешает микроконтроллеру отключить все выходы PSC.

Рисунок 7. Аппаратная реализация

Для измерения тока можно использовать два дифференциальных канала с программируемым усилительным каскадом (Ку=5, 10, 20 или 40). После выбора коэффициента усиления необходимо подобрать номинал шунтового резистора для наиболее полного охвата диапазона преобразования.

Сигнал Over_Current формируется внешним компаратором. Пороговое напряжение компаратора можно регулироваться с помощью внутреннего ЦАП.

Переключение фаз должно выполняться в соответствии со значением на выходах датчиков Холла. ДХ_A, ДХ_B и ДХ_C подключаются к входам источников внешних прерываний или к трем внутренним компараторам. Компараторы генерируют такой же тип прерываний, что и внешние прерывания. На рисунке 8 показано, как используются порты ввода-вывода в стартовом наборе.

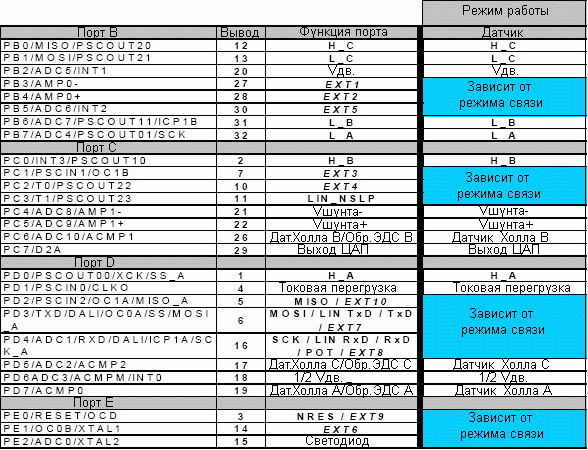

Рисунок 8. Использование портов ввода-вывода микроконтроллера (корпус SO32)

VMOT (Vдв.) и VMOT_Half (1/2 Vдв.) реализованы, но не используются. Они могут использоваться для получения информации о напряжении питания двигателя.

Выходы H_x и L_x используются для управления силовым мостом. Как было сказано выше, они зависят от контроллера силового каскада (PSC), который генерирует ШИМ-сигналы. В таком применении рекомендуется использовать режим с выравниванием по центру (см. рисунок 9), когда регистр OCR0RA используется для синхронизации запуска преобразования АЦП для измерения тока.

Рисунок 9. Осциллограммы сигналов PSCn0 и PSCn1 в режиме с выравниванием по центру

• Время вкл. 0 = 2 * OCRnSA * 1/Fclkpsc
• Время вкл. 1 = 2* (OCRnRB - OCRnSB + 1) * 1/Fclkpsc
• Период PSC = 2 * (OCRnRB + 1) * 1/Fclkpsc

Пауза неперекрытия между PSCn0 и PSCn1:

• |OCRnSB - OCRnSA| * 1/Fclkpsc

Блок PSC тактируется сигналов CLKPSC.

Для подачи ШИМ-сигналов в силовой каскад может использоваться один из двух способов. Первый заключается в приложении ШИМ-сигналов к верхним и нижним частям силового каскада, а второй - в приложении ШИМ-сигналов только к верхним частям.

Описание программного обеспечения

Atmel разработала библиотеки для управления БКЭПТ. Первый шаг их использования заключается в конфигурации и инициализации микроконтроллера.

Конфигурация и инициализация микроконтроллера

Для этого необходимо использовать функцию mc_init_motor(). Она вызывает функции инициализации аппаратной и программной части, а также инициализирует все параметры двигателя (направление вращения, частота вращения и останов двигателя).

Структура программной реализации

После конфигурации и инициализации микроконтроллера может быть выполнен запуск двигателя. Для управления двигателем необходимо только несколько функций. Все функции определены в mc_lib.h:

Void mc_motor_run(void) - Используется для запуска двигателя. Вызывается функция контура стабилизации для установки рабочего цикла ШИМ. После этого выполняется первая фаза коммутации. Bool mc_motor_is_running(void) - Определение состояния двигателя. Если "1", то двигатель работает, если "0", то двигатель остановлен. void mc_motor_stop(void) - Используется для остановки двигателя. void mc_set_motor_speed(U8 speed) - Установка заданной пользователем скорости. U8 mc_get_motor_speed(void) - Возвращает заданную пользователем скорость. void mc_set_motor_direction(U8 direction) - Установка направления вращения "CW" (по часовой стрелке) или "CCW" (против часовой стрелки). U8 mc_get_motor_direction(void) - Возвращает текущее направление вращения двигателя. U8 mc_set_motor_measured_speed(U8 measured_speed) - Сохранение измеренной скорости в переменной measured_speed. U8 mc_get_motor_measured_speed(void) - Возвращает измеренную скорость. void mc_set_Close_Loop(void) void mc_set_Open_Loop(void) - Конфигурация контура стабилизации: замкнутый контур или разомкнутый (см. рисунок 13).

Рисунок 10. Конфигурация AT90PWM3

Рисунок 11. Структура программного обеспечения

На рисунке 11 показаны четыре переменные mc_run_stop (пуск/стоп), mc_direction (направление), mc_cmd_speed (заданная скорость) и mc_measured_speed (измеренная скорость). Они являются основными программными переменными, доступ к которым может выполняться посредством ранее описанных пользовательских функций.

Программную реализацию можно рассматривать как черный ящик с наименованием "Управление двигателем" (рисунок 12) и несколькими входами (mc_run_stop, mc_direction, mc_cmd_speed, mc_measured_speed) и выходами (все сигналы управления силовым мостом).

Рисунок 12. Основные программные переменные

Большинство функций доступны в mc_drv.h. Только некоторые из них зависят от типа двигателя. Функции можно разделить на четыре основных класса:

• Инициализация аппаратной части
void mc_init_HW(void); Инициализация аппаратной части полностью выполнена в этой функции. Здесь выполняется инициализация портов, прерываний, таймеров и контроллера силового каскада.

Void mc_init_SW(void); Используется для инициализации программного обеспечения. Разрешает все прерывания.

Void mc_init_port(void); Инициализация порта ввода-вывода путем задания через регистры DDRx, какие выводы функционируют как вход, а какие как выход, а также с указанием, на каких входах необходимо включить подтягивающие резисторы (через регистр PORTx).

Void mc_init_pwm(void); Данная функция запускает ФАПЧ и устанавливает все регистры PSC в исходное состояние.

Void mc_init_IT(void); Модифицируйте данную функцию для разрешения или запрета типов прерываний.

Void PSC0_Init (unsigned int dt0, unsigned int ot0, unsigned int dt1, unsigned int ot1); void PSC1_Init (unsigned int dt0, unsigned int ot0, unsigned int dt1, unsigned int ot1); void PSC2_Init (unsigned int dt0, unsigned int ot0, unsigned int dt1, unsigned int ot1); PSCx_Init позволяет пользователю выбрать конфигурацию контроллера силового каскада (PSC) микроконтроллера.

• Функции коммутации фаз U8 mc_get_hall(void); Считывание состояния датчиков Холла, соответствующее шести ступеням коммутации (HS_001, HS_010, HS_011, HS_100, HS_101, HS_110).

  Interrupt void mc_hall_a(void); _interrupt void mc_hall_b(void); _interrupt void mc_hall_c(void); Данные функции выполняются, если выявлено внешнее прерывание (изменение выхода датчиков Холла). Они позволяют выполнить коммутацию фаз и вычислить скорость.

  Void mc_duty_cycle(U8 level); Данная функция устанавливает рабочий цикл ШИМ в соответствии с конфигурацией PSC.

  Void mc_switch_commutation(U8 position); Коммутация фаз выполняется в соответствии со значением на выходах датчиков Холла и только в случае, если пользователь запустит двигатель.

• Конфигурация времени преобразования void mc_config_sampling_period(void); Инициализация таймера 1 для генерации прерывания каждые 250 мкс. _interrupt void launch_sampling_period(void); После активизации 250 мкс-ого прерывания устанавливает флаг. Он может использоваться для управления временем преобразования.
• Оценка скорости void mc_config_time_estimation_speed(void); Конфигурация таймера 0 для выполнения функции вычисления скорости.

  Void mc_estimation_speed(void); Данная функция вычисляет частоту вращения двигателя на основе принципа измерения периода следования импульсов датчика Холла.

  Interrupt void ovfl_timer(void); При возникновении прерывания выполняется приращение 8-разрядной переменной для реализации 16-разрядного таймера с помощью 8-разрядного таймера.

• Измерение тока _interrupt void ADC_EOC(void); Функция ADC_EOC выполняется сразу после завершения преобразования усилителя для установки флага, который может использоваться пользователем.

  Void mc_init_current_measure(void); Данная функция инициализирует усилитель 1 для измерения тока.

  U8 mc_get_current(void); Считывание значения тока, если преобразование завершено.

  Bool mc_conversion_is_finished(void); Индицирует завершение преобразования.

  Void mc_ack_EOC(void); Сброс флага завершения преобразования.

• Детекция токовой перегрузки void mc_set_Over_Current(U8 Level); Устанавливает порог определения токовой перегрузки. В качестве порога выступает выход ЦАП, связанный с внешним компаратором.

Контур стабилизации выбирается с помощью двух функций: разомкнутый (mc_set_Open_Loop()) или замкнутый контур (mc_set_Close_Loop()). На рисунке 13 показан программно-реализованный контур стабилизации.

Рисунок 13. Контур стабилизации

Замкнутый контур представляет собой контур стабилизации скорости на основе ПИД-регулятора.

Как было показано ранее, коэффициент Кп используется для стабилизации времени отклика двигателя. Вначале установите Ки и Кд равными 0. Для получения требуемого времени отклика двигателя необходимо подбирать значение Кп.

• Если время отклика слишком мало, то увеличьте Кп.
• Если время отклика быстрое, но не стабильное, то снизьте Кп.

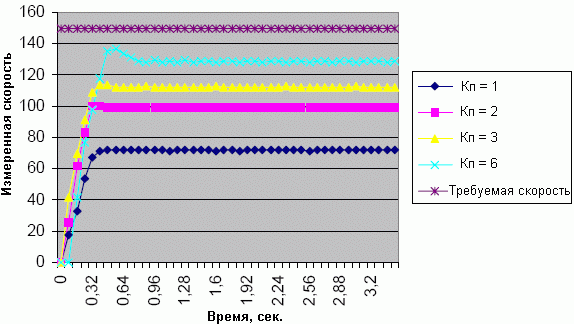

Рисунок 14. Настройка Кп

Параметр Ки используется для подавления статической погрешности. Оставьте коэффициент Кп неизменным и установите параметр Ки.

• Если погрешность отличается от нуля, то увеличьте Ки.
• Если подавлению погрешности предшествовал колебательный процесс, то уменьшите Ки.

Рисунок 15. Настройка Ки

На рисунках 14 и 15 показаны примеры выбора правильных параметров регулятора Кп = 1, Ки = 0.5 и Kд = 0.

Настройка параметра Кд:

• Если быстродействие низкое, то увеличьте Кд.
• При нестабильности Кд необходимо снижать.

Еще одним существенным параметром является время преобразования. Его необходимо выбирать относительно времени реагирования системы. Время преобразования должно быть, по крайней мере, в два раза меньше времени отклика системы (по правилу Котельникова).

Для конфигурации времени преобразования предусмотрены две функции (обсуждались выше).

Их результат отображается в глобальной переменной g_tick, которая устанавливается каждые 250 мкс. С помощью данной переменной возможно настроить время преобразования.

ЦПУ и использование памяти

Все измерения выполняются при частоте генератора 8МГц. Они также зависят от типа двигателя (количество пар полюсов). При использовании двигателя с 5 парами полюсов частота сигнала на выходе датчика Холла в 5 раз ниже частоты вращения двигателя.

Все результаты, приведенные на рисунке 16, получены при использовании трехфазного БКЭПТ с пятью парами полюсов и максимальной частотой вращения 14000 об/мин.

Рисунок 16. Использование быстродействия микроконтроллера

В худшем случае уровень загрузки микроконтроллера около 18% с временем преобразования 80 мс и частотой вращения 14000 об/мин.

Первую оценку можно выполнить для более быстрого двигателя и с добавлением функции стабилизации тока. Время выполнения функции mc_regulation_loop() находится между 45 и 55мкс (необходимо принять во внимание время преобразования АЦП около 7 мкс). Для оценки был выбран БКЭПТ с временем отклика тока около 2-3 мс, пятью парами полюсов и максимальной частотой вращения около 2-3 мс.

Максимальная частота вращения двигателя равна около 50000 об/мин. Если ротор использует 5 пар полюсов, то результирующая частота на выходе датчиков Холла будет равна (50000 об/мин/60)*5 = 4167 Гц. Функция mc_estimation_speed() запускается при каждом нарастающем фронте датчика Холла А, т.е. каждые 240 мкс при длительности выполнения 31 мкс.

Функция mc_switch_commutation() зависит от работы датчиков Холла. Она выполняется при возникновении фронтов на выходе одного из трех датчиков Холла (нарастающий или падающий фронты), таким образом, за один период импульсов на выходе датчика Холла генерируется шесть прерываний, а результирующая периодичность вызова функции равна 240/6 мкс = 40 мкс.

Наконец, время преобразования контура стабилизации должно быть, по крайней мере, в два раза меньше чем время реагирования двигателя (около 1 мс).

Результаты приведены на рисунке 17.

Рисунок 17. Оценка загрузки микроконтроллера

В таком случае уровень загрузки микроконтроллера около 61%.

Все измерения выполнялись с использованием одного и того же программного обеспечения. Коммуникационные ресурсы не используются (УАПП, LIN...).

При таких условиях используется следующий объем памяти:

• 3175 байт памяти программ (38,7% от всего объема флэш-памяти).
• 285 байт памяти данных (55,7% от всего объема статического ОЗУ).

Конфигурация и использование ATAVRMC100

На рисунке 18 представлена полная схема различных режимов работы стартового набора ATAVRMC100.

Рисунок 18. Назначение портов ввода-вывода микроконтроллера и коммуникационные режимы

Режим работы

Поддерживается два различных режима работы. Установите перемычки JP1, JP2 и JP3 в соответствии с рисунком 19 для выбора одного из этих режимов. В данных рекомендациях по применению используется только режим с использованием датчиков. Полное описание аппаратной части приведено в руководстве пользователя к набору ATAVRMC100.

Рисунок 19. Выбор режима управления с использованием датчиков

На рисунке 19 показаны исходные установки перемычек, которые соответствуют использованию программного обеспечения, связанного с данными рекомендациями по применению.

Программа, которая поставляется вместе с платой ATAVRMC100, поддерживает два режима работы:

• запуск двигателя на максимальной скорости без внешних компонентов.
• регулировка скорости двигателя с помощью одного внешнего потенциометра.

Рисунок 20. Подключение потенциометра

Заключение

В данных рекомендациях по применению представлено аппаратное и программное решение устройства управления бесколлекторным электродвигателем постоянного тока с использованием датчиков. Помимо данного документа, доступен для скачивания полный исходный код.

В состав программной библиотеки входит функции запуска и управления скоростью любого БКЭПТ со встроенными датчиками.

Принципиальная схема содержит минимум внешних компонентов, необходимых для управления БКЭПТ со встроенными датчиками.

Возможности ЦПУ и памяти микроконтроллера AT90PWM3 позволят разработчику расширить функциональные данного решения.

Рисунок 21. Принципиальная электрическая схема (часть 1)

Рисунок 22. Принципиальная электрическая схема (часть 2)

Рисунок 23. Принципиальная электрическая схема (часть 3)

Рисунок 24. Принципиальная электрическая схема (часть 4)
